سیستم نمای ۳۶۰ درجه: پهپاد نامرئی شما برای پارک بی‌نقص و بدون استرس

مانور دادن با یک خودروی بزرگ در یک پارکینگ تنگ و شلوغ، یا تلاش برای پارک دوبل در فضایی که تنها چند سانتی‌متر با خودروهای دیگر فاصله دارید، می‌تواند تجربه‌ای سرشار از اضطراب باشد. ترس از برخورد با موانع کوتاهی که در آینه‌ها دیده نمی‌شوند، یا خراشیدن رینگ‌های گران‌قیمت با جدول کنار خیابان، چالشی همیشگی برای رانندگان است. برای غلبه بر این محدودیت دید و تبدیل پارک کردن از یک بازی حدس و گمان به یک مانور دقیق و علمی، مهندسان سیستم نمای ۳۶۰ درجه (360-Degree Camera System) را ابداع کرده‌اند.

این فناوری شگفت‌انگیز که با نام‌های دیگری مانند “نمای دید پرنده” (Bird’s-eye View) یا “نمای فراگیر” (Surround View) نیز شناخته می‌شود، به راننده یک ابرقدرت بی‌نظیر می‌بخشد: توانایی دیدن خودرو و تمام محیط اطراف آن از یک نمای خیالی از بالا. این سیستم، تمام نقاط کور نزدیک به خودرو را از بین برده و به شما اجازه می‌دهد تا با اعتماد به نفسی کامل، در تنگ‌ترین فضاها نیز مانور دهید. این مقاله یک کلاس درس کامل برای تشریح این فناوری بصری است. در این مقاله ما شما را با تعریف، نحوه عملکرد جادویی، قابلیت‌ها و محدودیت‌های این سیستم آشنا خواهیم کرد.

سیستم نمای ۳۶۰ درجه به زبان ساده (تعریف و تشبیه)

بیایید در ابتدا با یک تعریف ساده و روشن شروع کنیم تا با ماهیت این سیستم آشنا شویم.

سیستم نمای ۳۶۰ درجه یک سیستم کمک‌راننده پیشرفته (ADAS) است که با استفاده از تصاویر دریافتی از حداقل چهار دوربین زاویه-باز (Wide-angle) که در اطراف خودرو نصب شده‌اند، یک تصویر ترکیبی و واحد ایجاد کرده و آن را به صورت یک نمای مجازی از بالا (دید پرنده) بر روی صفحه نمایش اطلاعات و سرگرمی خودرو نمایش می‌دهد.

تشبیهی برای درک بهتر: پهپاد شخصی شما برای پارک کردن

برای درک این فرآیند تولید تصویر مجازی، تصور کنید که شما یک پهپاد (Drone) شخصی بسیار کوچک و هوشمند دارید که در سقف خودروی شما پنهان شده است.

هر زمان که شما گیربکس را در حالت دنده عقب قرار می‌دهید یا دکمه دوربین را فشار می‌دهید، این پهپاد به طور خودکار به پرواز درآمده و در ارتفاع سه متری، دقیقاً بالای مرکز سقف خودروی شما شناور می‌ماند. این پهپاد، یک تصویر ویدئویی زنده از خودروی شما و تمام محیط اطراف آن—خط‌کشی‌های پارکینگ، جدول‌ها، خودروهای دیگر و هر مانع دیگری—را مستقیماً به صفحه نمایش داشبورد شما ارسال می‌کند. با داشتن چنین دیدی، پارک کردن در هر فضایی به یک کار بسیار ساده و دقیق تبدیل می‌شود.

سیستم نمای ۳۶۰ درجه دقیقاً همین کار را انجام می‌دهد، با این تفاوت که هیچ پهپاد واقعی در کار نیست. این یک پهپاد مجازی است که توسط یک کامپیوتر قدرتمند و از طریق ترکیب هوشمندانه تصاویر چهار دوربین زمینی، خلق می‌شود.

هدف اصلی سیستم

حتی با وجود آینه‌های جانبی، آینه وسط و یک دوربین دنده عقب استاندارد، باز هم نقاط کور خطرناکی در اطراف خودرو وجود دارد.

• نقاط کور جلو و عقب: موانع بسیار کوتاه (مانند یک گلدان، یک توپ یا یک حیوان خانگی) که درست جلوی سپر یا پشت سپر قرار دارند، از دید راننده پنهان هستند.
• نقاط کور جانبی: فاصله دقیق چرخ‌ها با جدول کنار خیابان در هنگام پارک دوبل، یا فاصله بدنه با ستون‌های یک پارکینگ، از طریق آینه‌ها به سختی قابل تخمین است.

سیستم نمای ۳۶۰ درجه برای حل دقیقاً همین مشکل طراحی شده است. این سیستم با فراهم آوردن یک دید کامل و بدون وقفه از تمام محیط پیرامونی خودرو، آگاهی موقعیتی (Situational Awareness) راننده را در مانورهای با سرعت پایین، به حداکثر می‌رساند و احتمال برخوردهای جزئی اما پرهزینه را به شدت کاهش می‌دهد.

این سیستم چگونه کار می‌کند؟

خلق یک تصویر یکپارچه از بالا، در حالی که هیچ دوربینی در آنجا وجود ندارد، یک فرآیند پیچیده و هوشمندانه از پردازش تصویر است که در سه مرحله اصلی انجام می‌شود.

۱. چشم‌ها: چهار دوربین زاویه-باز

سخت‌افزار اصلی این سیستم، چهار دوربین با لنزهای بسیار واید (اغلب با زاویه دید بیش از ۱۸۰ درجه یا به اصطلاح “چشم‌ماهی” – Fisheye) است که به صورت استراتژیک در چهار سمت خودرو نصب شده‌اند:

• یک دوربین در جلو: معمولاً در جلوپنجره یا زیر لوگوی خودرو.
• یک دوربین در عقب: معمولاً در کنار دستگیره صندوق عقب یا بالای پلاک.
• دو دوربین در طرفین: در زیر قاب آینه‌های جانبی چپ و راست.

هر یک از این دوربین‌ها، یک تصویر بسیار عریض اما به شدت خمیده و تغییرشکل‌یافته از محیط اطراف خود ضبط می‌کنند.

۲. مغز: واحد پردازش تصویر (ECU)

اینجاست که جادوی واقعی اتفاق می‌افتد. واحد کنترل الکترونیکی (ECU) که مسئول پردازش تصویر است، چهار فید ویدئویی خام و خمیده را از دوربین‌ها دریافت کرده و چندین عملیات پیچیده را روی آن‌ها انجام می‌دهد:

• مرحله اول: تصحیح اعوجاج تصویر: نرم‌افزار ابتدا اعوجاج “چشم‌ماهی” را از هر چهار تصویر حذف کرده و آن‌ها را به تصاویری با پرسپکتیو تخت و طبیعی تبدیل می‌کند.
• مرحله دوم: یکپارچه‌سازی یا “دوختن” تصاویر (Image Stitching): این حیاتی‌ترین مرحله است. کامپیوتر با استفاده از داده‌های کالیبراسیون کارخانه‌ای، موقعیت و زاویه دقیق هر دوربین را می‌داند. سپس، با استفاده از الگوریتم‌های پیشرفته، لبه‌های این چهار تصویر تخت‌شده را به گونه‌ای روی هم قرار داده، ترکیب و محو می‌کند که یک تصویر پانورامای واحد و یکپارچه از کل محیط اطراف خودرو ایجاد شود.
• مرحله سوم: خلق نمای مجازی: در نهایت، نرم‌افزار یک تصویر گرافیکی از مدل خودروی شما را دقیقاً در مرکز این تصویر پانورامای دوخته‌شده قرار می‌دهد. نتیجه نهایی، یک نمای دید پرنده کامپوزیت و بی‌درنگ است که این توهم را ایجاد می‌کند که شما در حال تماشای خودرو از یک دوربین در بالای آن هستید.

تجربه کاربری و قابلیت‌های سیستم

سیستم نمای ۳۶۰ درجه معمولاً به صورت کاملاً خودکار و با قرار دادن گیربکس در حالت دنده عقب، فعال می‌شود.

نمایش بر روی صفحه

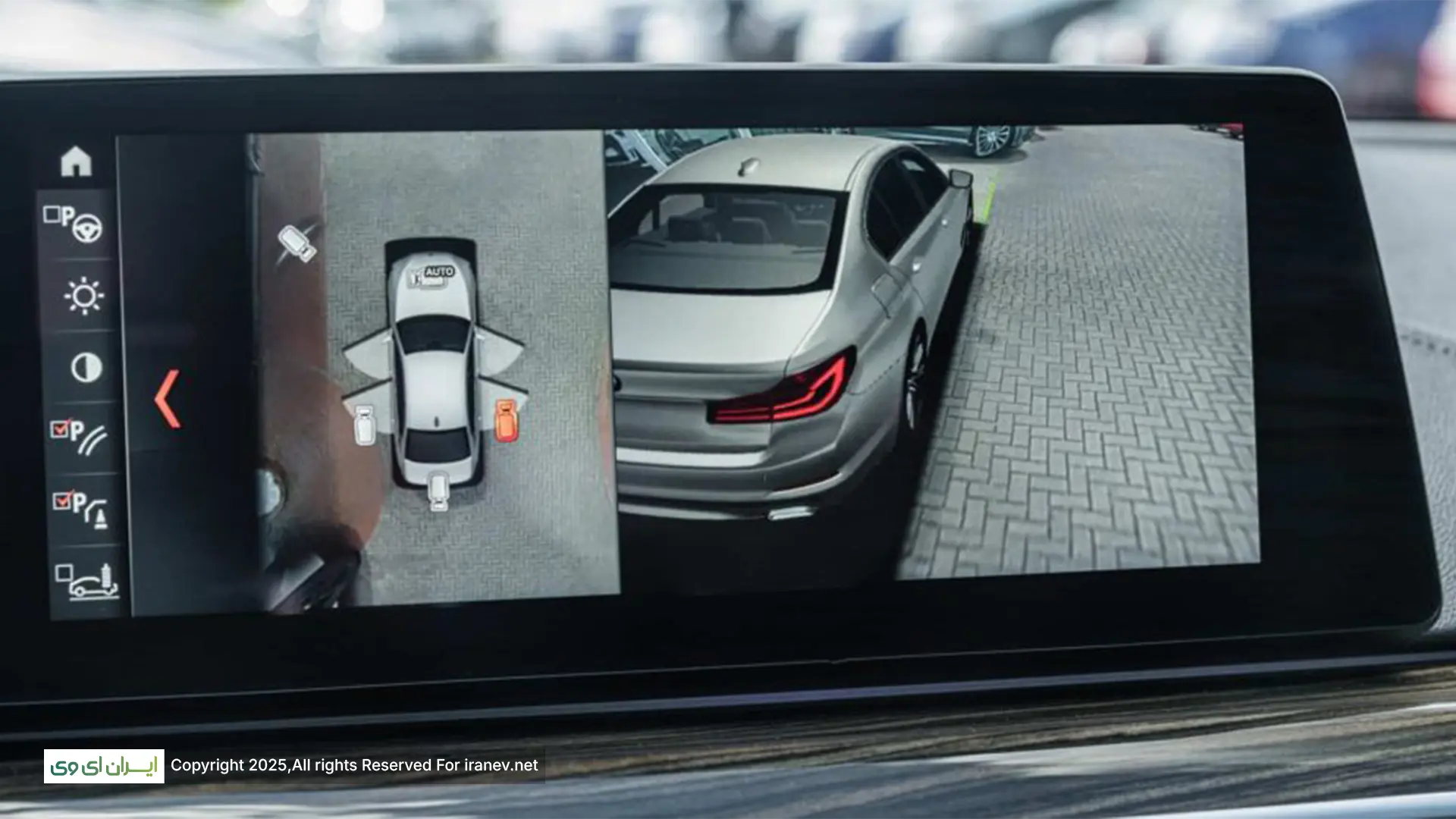

تصویر معمولاً به صورت دو قسمتی (Split-screen) بر روی نمایشگر مرکزی خودرو نمایش داده می‌شود:

• یک سمت: نمای دید پرنده ۳۶۰ درجه.
• سمت دیگر: یک نمای بزرگتر و با جزئیات بیشتر از دوربین جلو یا عقب (بسته به اینکه دنده در حالت D باشد یا R). این نمایش ترکیبی، به راننده اجازه می‌دهد تا همزمان هم یک دید کلی از محیط داشته باشد و هم یک دید دقیق از مسیر حرکت خود.

نماهای قابل انتخاب

بسیاری از سیستم‌های مدرن به راننده اجازه می‌دهد تا به صورت دستی، نماهای دیگری را نیز انتخاب کنند. برای مثال:

• نمای کنار چرخ جلو: برای جلوگیری از برخورد رینگ با جدول در هنگام پارک دوبل
• نمای پانورامای ۱۸۰ درجه از جلو یا عقب: برای دیدن ترافیک عبوری هنگام خروج از یک کوچه یا پارکینگ

خطوط راهنمای دینامیک

سیستم به طور هوشمند، خطوط راهنمای رنگی را بر روی تصویر ویدئویی نمایش می‌دهد. این خطوط با چرخاندن فرمان، حرکت کرده و مسیر پیش‌بینی‌شده حرکت خودرو را نشان می‌دهد که به تخمین دقیق‌تر فضا کمک شایانی می‌کند.

محدودیت‌ها و آینده فناوری

با وجود تمام مزایا، این سیستم یک راه‌حل بی‌نقص نیست و محدودیت‌های خاص خود را دارد.

محدودیت‌ها

• کیفیت تصویر: کیفیت تصویر، به خصوص در شب یا نور کم، ممکن است افت کند و جزئیات به وضوح دیده نشوند.
• نقاط کور در محل “دوخت”: فرآیند ترکیب و دوختن تصاویر ممکن است همیشه بی‌نقص نباشد و اعوجاج‌های جزئی یا نقاط کور کوچکی در گوشه‌های خودرو، جایی که تصاویر به هم می‌رسند، وجود داشته باشد.
• وابستگی شدید به تمیزی لنزها: این مهم‌ترین محدودیت عملی سیستم است. کثیف شدن، پوشیده شدن با گل و لای، برف یا حتی یک قطره باران بر روی هر یک از لنزهای دوربین، می‌تواند بخشی از تصویر را تار، مخدوش یا کاملاً سیاه کند و کارایی کل سیستم را از بین ببرد.
• عدم درک عمق: تصویر دید پرنده، یک نمای دوبعدی است و ممکن است درک دقیقی از ارتفاع موانع به راننده ندهد. به همین دلیل است که این سیستم همیشه در کنار سنسورهای پارک صوتی کار می‌کند.

آینده فناوری

• نمای سه‌بعدی (3D View): نسل جدید این سیستم‌ها، با پردازش بیشتر تصاویر، یک مدل سه‌بعدی از خودرو و محیط اطراف آن را ایجاد می‌کنند. راننده می‌تواند با لمس صفحه نمایش، زاویه دوربین مجازی را چرخانده و خودروی خود را از هر زاویه‌ای مشاهده کند.
• قابلیت “کاپوت شفاف” (Transparent Hood): این قابلیت که بیشتر در خودروهای آفرود کاربرد دارد، با استفاده از تصویر دوربین جلو و پردازش هوشمند، نمایی از سطح زمین و موقعیت چرخ‌ها را در زیر کاپوت خودرو نمایش می‌دهد، گویی که کاپوت و موتور شفاف هستند.

نکات کلیدی

• سیستم نمای ۳۶۰ درجه با استفاده از چهار دوربین زاویه-باز در اطراف خودرو، یک نمای مجازی و ترکیبی از بالا (دید پرنده) را بر روی نمایشگر مرکزی ایجاد می‌کند.
• فرآیند اصلی این سیستم، “دوختن” (Stitching) تصاویر تصحیح‌شده چهار دوربین توسط یک واحد پردازشگر قدرتمند برای خلق یک تصویر واحد و یکپارچه است.
• هدف اصلی این فناوری، از بین بردن نقاط کور نزدیک به خودرو و فراهم آوردن آگاهی موقعیتی کامل برای راننده در هنگام پارک کردن و مانورهای با سرعت پایین است.
• این سیستم معمولاً در کنار خطوط راهنمای دینامیک و سنسورهای پارک صوتی کار می‌کند تا حداکثر اطلاعات ممکن را در اختیار راننده قرار دهد.
• عملکرد صحیح و دقیق این سیستم به شدت به تمیز بودن لنزهای هر چهار دوربین و شرایط نوری مناسب بستگی دارد.

جمع‌بندی

سیستم نمای ۳۶۰ درجه، یک پیروزی درخشان در زمینه یکپارچه‌سازی سخت‌افزار و نرم‌افزار است که یکی از استرس‌زاترین بخش‌های رانندگی را به یک مانور دقیق، مطمئن و تقریباً بی‌دردسر تبدیل می‌کند. این سیستم با فراهم آوردن یک دید مافوق بشری، به راننده اجازه می‌دهد تا با تسلط کامل بر محیط پیرامونی خود، از برخوردهای جزئی، خراشیدگی‌ها و حوادث ناگوار در فضاهای تنگ جلوگیری کند. به عنوان یک فناوری که به طور مستقیم به افزایش راحتی و ایمنی در رانندگی روزمره کمک می‌کند، نمای دید پرنده به یکی از محبوب‌ترین و کاربردی‌ترین آپشن‌ها در خودروهای مدرن تبدیل شده است.
