برق AC و DC چیست؟ جنگ جریان‌ها در دنیای خودروهای برقی

شاید هنگام صحبت در مورد شارژ خودروهای برقی، اصطلاحات شارژ AC و شارژ سریع DC را شنیده باشید. این دو حرف ساده، نماینده دو دنیای متفاوت از الکتریسیته هستند که درک آن‌ها، اساس کارکرد و فرآیند شارژ خودروی شما را روشن می‌کند. چرا باتری خودرو DC است، اما برق خانگی ما AC؟ چرا یکی از این روش‌های شارژ ساعت‌ها طول می‌کشد و دیگری در کمتر از نیم ساعت، باتری را پر می‌کند؟ این مقاله، یک راهنمای جامع و تصویری برای پاسخ به این سوالات است. ما قصد داریم به زبان ساده، مفاهیم برق AC و DC را کالبدشکافی کرده و نشان دهیم که چگونه این دو نوع جریان، در اکوسیستم یک خودروی برقی با یکدیگر همکاری می‌کنند.

جریان مستقیم (DC) چیست؟

جریان مستقیم یا Direct Current (DC)، ساده‌ترین شکل جریان الکتریکی است. آن را مانند یک خیابان یک‌طرفه تصور کنید که الکترون‌ها (ذرات حامل بار الکتریکی) در آن، همیشه در یک جهت مشخص، از قطب منفی به سمت قطب مثبت، حرکت می‌کنند.

تشبیه جریان آب: بهترین و ملموس‌ترین مثال برای درک جریان DC، جریان آب در یک رودخانه یا یک شلنگ آب است. آب همیشه از یک نقطه با فشار بالاتر به سمت نقطه‌ای با فشار پایین‌تر و در یک مسیر مستقیم جریان دارد. در دنیای الکتریسیته، این اختلاف فشار معادل «ولتاژ» است و جریان آب، معادل «جریان الکتریکی». ولتاژ در یک منبع DC (مانند یک باتری) ثابت است و جریانی یکنواخت و مستقیم ایجاد می‌کند.

ویژگی‌های کلیدی برق DC:

• جهت ثابت: جریان همیشه در یک مسیر است.
• ولتاژ پایدار: ولتاژ آن در حالت ایده‌آل، یک خط صاف و بدون تغییر است.
• منابع اصلی: باتری‌ها (قلمی، باتری موبایل، باتری خودرو)، سلول‌های خورشیدی و آداپتورهای برق (که برق AC را به DC تبدیل می‌کنند).
• کاربردها: تمام دستگاه‌های الکترونیکی که با باتری کار می‌کنند یا دارای مدارهای حساس هستند (مانند کامپیوترها، تلفن‌های هوشمند و سیستم‌های کنترلی خودروی برقی) از برق DC استفاده می‌کنند.

مزیت بزرگ DC: قابلیت ذخیره‌سازی است. باتری‌ها به صورت شیمیایی انرژی را ذخیره می‌کنند و آن را به شکل جریان مستقیم آزاد می‌نمایند. این دلیل بنیادینی است که چرا قلب تپنده خودروی برقی شما، یعنی مجموعه باتری آن، یک دنیای کاملاً DC است.

جریان متناوب (AC) چیست؟

جریان متناوب یا Alternating Current (AC)، شکل استاندارد الکتریسیته در شبکه‌های برق جهانی است. برخلاف DC، در جریان AC، الکترون‌ها در یک مسیر ثابت حرکت نمی‌کنند؛ بلکه در جای خود به جلو و عقب نوسان می‌کنند.

تشبیه جریان آب (نسخه دوم): حالا یک لوله آب بسته را تصور کنید که در آن یک پیستون به سرعت به جلو و عقب حرکت می‌کند. این پیستون، آب داخل لوله را به جلو و عقب می‌راند. اگرچه هیچ مولکول آبی از یک سر لوله به سر دیگر آن سفر نمی‌کند، اما انرژی ناشی از این حرکت موج‌گونه، در سراسر لوله منتقل می‌شود و می‌تواند یک توربین را در انتهای دیگر به حرکت درآورد. این دقیقاً همان کاری است که جریان AC انجام می‌دهد؛ انرژی را بدون انتقال خالص بار در مسافت‌های طولانی، منتقل می‌کند.

ویژگی‌های کلیدی برق AC:

• جهت متغیر: جریان به طور مداوم جهت خود را عوض می‌کند. این تغییر جهت در ایران با فرکانس ۵۰ هرتز (Hz) رخ می‌دهد، یعنی ۵۰ بار در ثانیه به جلو و ۵۰ بار به عقب می‌رود.
• ولتاژ متغیر: ولتاژ در جریان AC به صورت یک موج سینوسی کامل، از یک مقدار مثبت به یک مقدار منفی تغییر می‌کند و از صفر عبور می‌نماید.
• منبع اصلی: نیروگاه‌های برق (حرارتی، آبی، هسته‌ای) که با استفاده از ژنراتورهای چرخان، برق AC تولید می‌کنند.
• کاربردها: تامین انرژی برای خانه‌ها، کارخانه‌ها و زیرساخت‌های شهری.

مزیت بزرگ AC: قابلیت انتقال آسان در مسافت‌های طولانی است. با استفاده از دستگاهی به نام «ترانسفورماتور»، می‌توان ولتاژ برق AC را به راحتی بسیار بالا برد (برای کاهش تلفات در طول مسیر) و سپس در نزدیکی مقصد، دوباره آن را به ولتاژ پایین و ایمن برای مصرف خانگی کاهش داد. این کار برای برق DC بسیار دشوار و پرهزینه است و دلیل اصلی پیروزی AC در «جنگ جریان‌ها» بود.

کالبدشکافی تفاوت‌های کلیدی AC و DC

برای جمع‌بندی و درک عمیق‌تر، بیایید این دو نوع جریان را در یک جدول کنار هم قرار دهیم.

ویژگی	جریان مستقیم (Direct Current – DC)	جریان متناوب (Alternating Current – AC)
جهت جریان الکترون	یک‌طرفه و مستقیم از قطب منفی به مثبت	دوطرفه و نوسانی به جلو و عقب
شکل موج ولتاژ	خط صاف و ثابت (در حالت ایده‌آل)	موج سینوسی متغیر
فرکانس	صفر هرتز (Hz)	۵۰ یا ۶۰ هرتز (بسته به کشور)
منبع تولید اصلی	باتری‌ها، سلول‌های خورشیدی، دینام‌ها	ژنراتورها در نیروگاه‌های برق
قابلیت ذخیره‌سازی	عالی؛ اساس کار باتری‌ها	بسیار دشوار؛ تقریباً غیرممکن به شکل مستقیم
قابلیت انتقال	ناکارآمد در مسافت‌های طولانی (تلفات بالا)	بسیار کارآمد با استفاده از ترانسفورماتورها
ایمنی	ولتاژ پایین DC نسبتاً ایمن است.	ولتاژ بالا خطرناک‌تر است زیرا نوسان آن می‌تواند عضلات را منقبض کند.
قهرمان تاریخی	توماس ادیسون	نیکولا تسلا

تاریخچه کوتاه؛ جنگ جریان‌ها

در اواخر قرن نوزدهم، یک رقابت شدید بین توماس ادیسون، حامی سرسخت سیستم DC، و نیکولا تسلا به همراه جورج وستینگهاوس، قهرمانان سیستم AC، در گرفت. ادیسون سیستم DC را برای روشنایی نیویورک توسعه داده بود، اما این سیستم برای انتقال برق به فواصل دورتر از یک یا دو کیلومتر کارایی نداشت. در مقابل، سیستم AC تسلا می‌توانست برق را از نیروگاه‌های دوردست (مانند نیروگاه آبی نیاگارا) به شهرها برساند. در نهایت، به دلیل بهره‌وری و کارایی بی‌نظیر در انتقال، سیستم AC پیروز این نبرد شد و به استاندارد جهانی برای شبکه‌های برق تبدیل گشت. با این حال، با ظهور الکترونیک مدرن و نیاز به ذخیره‌سازی انرژی در باتری‌ها، DC نقشی حیاتی و انکارناپذیر در دنیای امروز ایفا می‌کند.

AC و DC در اکوسیستم خودروی برقی

یک خودروی برقی، محل تلاقی و همکاری این دو دنیاست. خودرو برای حرکت به برق DC نیاز دارد، اما برای تامین انرژی از دنیای بیرون، به شبکه AC متصل می‌شود. بیایید این سفر انرژی را مرحله به مرحله دنبال کنیم.

باتری؛ قلب تپنده DC خودرو

همانطور که تاکید شد، باتری یک خودروی برقی (مانند تمام باتری‌های دیگر) یک دستگاه ذاتاً DC است. انرژی را به شکل DC ذخیره کرده و برای به حرکت درآوردن موتور الکتریکی (که آن هم پس از عبور از یک اینورتر با نوعی از AC کار می‌کند اما از منبع DC تغذیه می‌شود) و تامین برق سیستم‌های الکترونیکی خودرو، آن را به شکل DC تحویل می‌دهد. ولتاژ باتری خودروهای برقی مدرن معمولاً بین ۴۰۰ تا ۸۰۰ ولت DC است.

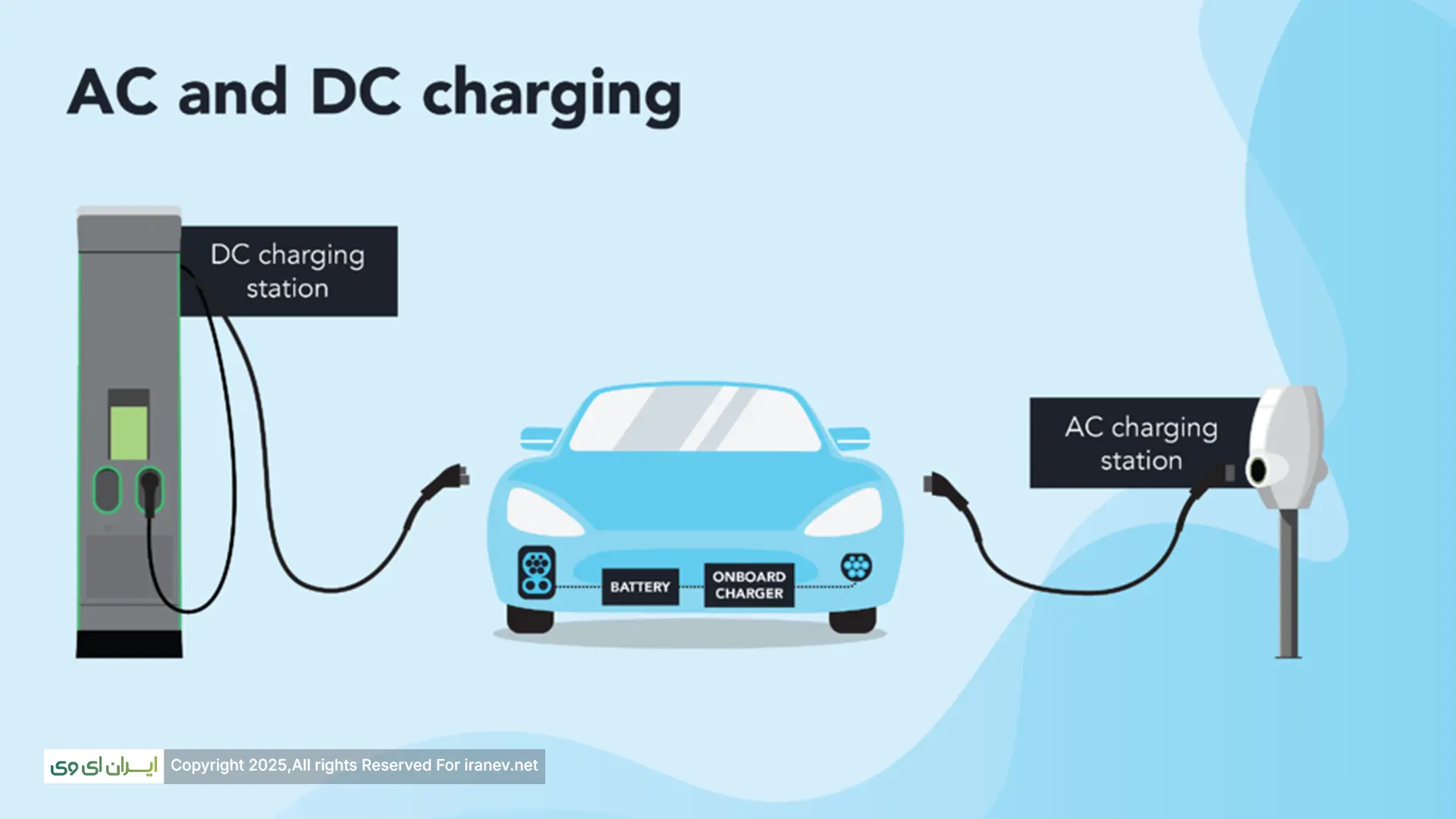

شارژ AC (شارژ کند و نیمه‌سریع)؛ مبدل داخلی وارد می‌شود

وقتی شما خودروی خود را به پریز برق خانگی (که به آن شارژ سطح یک یا Level ۱ می‌گویند) یا یک جایگاه شارژ عمومی در پارکینگ‌ها و مراکز خرید (که به آن شارژ سطح دو یا Level ۲ می‌گویند) متصل می‌کنید، در واقع در حال استفاده از شارژ AC هستید. این ایستگاه‌ها معمولاً در نقاط پرتردد شهری قرار دارند؛ برای یافتن نزدیک‌ترین مورد به محل کار یا زندگی خود، می‌توانید به نقشه جایگاه‌های شارژ شهری (AC) مراجعه کنید.

در این سناریو، برق متناوب (AC) از شبکه وارد خودرو می‌شود. اما باتری که زبان AC را نمی‌فهمد! اینجاست که یک قطعه حیاتی به نام «شارژر داخلی» یا On-Board Charger (OBC) وارد عمل می‌شود. OBC یک مبدل AC به DC است که درون خود خودرو تعبیه شده است. وظیفه آن، گرفتن برق AC ورودی و تبدیل آن به برق DC با ولتاژ و جریان مناسب برای شارژ ایمن باتری است.

نکته کلیدی: سرعت شارژ AC شما، توسط ظرفیت OBC محدود می‌شود. توان OBCها معمولاً از ۳.۷ کیلووات تا ۱۱ کیلووات و در برخی خودروهای رده‌بالا تا ۲۲ کیلووات متغیر است. حتی اگر شما خودرو را به یک ایستگاه شارژ AC با توان ۲۲ کیلووات متصل کنید، اما OBC خودروی شما تنها ۷.۴ کیلووات ظرفیت داشته باشد، سرعت شارژ شما از ۷.۴ کیلووات فراتر نخواهد رفت.

شارژ DC (شارژ سریع): میان‌بُر پرقدرت

حالا به ایستگاه‌های شارژ سریع در جاده‌ها و بزرگراه‌ها می‌رسیم (که به آن‌ها شارژ سطح سه یا Level ۳ نیز می‌گویند). این ایستگاه‌ها، شارژ DC ارائه می‌دهند. از آنجایی که این ایستگاه‌ها برای سفرهای طولانی حیاتی هستند، پیشنهاد می‌کنیم قبل از دل زدن به جاده، شبکه ایستگاه‌های شارژ فوق‌سریع (DC) را در مسیر خود بررسی کنید.

در این روش، فرآیند تبدیل برق به کلی خارج از خودرو انجام می‌شود. خود ایستگاه شارژ DC یک مبدل AC به DC بسیار بزرگ، قدرتمند و گران‌قیمت است. این دستگاه عظیم، برق سه فاز AC را با توان بسیار بالا (از ۵۰ کیلووات تا ۳۵۰ کیلووات یا حتی بیشتر) از شبکه می‌گیرد، آن را به برق DC با ولتاژ بالا تبدیل می‌کند و سپس این برق DC آماده را مستقیماً به باتری خودرو تزریق می‌کند.

در این فرآیند، شارژر داخلی یا OBC خودرو به طور کامل کنار گذاشته می‌شود (Bypass). به همین دلیل است که سرعت شارژ DC به مراتب بالاتر است؛ زیرا دیگر به ظرفیت محدود OBC داخل خودرو وابسته نیست و مستقیماً با توان بسیار بالای ایستگاه شارژ، باتری را پر می‌کند.

نکات کلیدی

• برق DC (جریان مستقیم) یک‌طرفه است، ولتاژ ثابتی دارد و انرژی آن به راحتی در باتری‌ها ذخیره می‌شود.
• برق AC (جریان متناوب) دوطرفه و نوسانی است و برای انتقال انرژی در مسافت‌های طولانی از طریق شبکه برق شهری، ایده‌آل است.
• خودروی برقی برای شارژ باتری DC خود، باید برق AC ورودی از شبکه را به برق DC تبدیل کند.
• در شارژ AC (خانگی و عمومی)، این تبدیل توسط شارژر داخلی خودرو (OBC) انجام می‌شود که توان محدودی دارد و سرعت شارژ را تعیین می‌کند.
• در شارژ سریع DC (ایستگاه‌های بزرگراهی)، تبدیل خارج از خودرو در ایستگاه انجام شده و برق DC پرقدرت مستقیماً به باتری تزریق می‌شود که فرآیندی بسیار سریع‌تر است.

جمع‌بندی؛ درک دو زبان برای یک هدف

خودروهای برقی در یک دنیای دوگانه زندگی می‌کنند. آن‌ها با زبان DC فکر و حرکت می‌کنند، اما برای تغذیه، باید با دنیای AC ارتباط برقرار کنند. درک تفاوت بین این دو نوع جریان، نه تنها یک مفهوم علمی جالب، بلکه یک دانش کاربردی برای هر مالک خودروی برقی است. این دانش به شما کمک می‌کند تا بفهمید چرا شارژ در خانه یک شب تا صبح طول می‌کشد، در حالی که در یک ایستگاه بین‌راهی می‌توانید در زمان نوشیدن یک فنجان قهوه، صدها کیلومتر برد پیمایش به خودروی خود اضافه کنید. در نهایت، هر دو جریان AC و DC، با تمام تفاوت‌هایشان، برای یک هدف مشترک در اکوسیستم حمل‌ونقل پاک همکاری می‌کنند: به حرکت درآوردن آینده.

حالا که با تفاوت بنیادین برق AC و DC آشنا شدید، مقاله ما در مورد «انواع سوکت‌ها و استانداردهای شارژ خودروی برقی» را مطالعه کنید تا ببینید این دو نوع جریان چگونه از طریق کانکتورهای مختلف به خودروی شما متصل می‌شوند.
