شارژ DC: راهنمای کامل سریع‌ترین روش شارژ خودروهای برقی

“شارژ کردن یک خودروی برقی چقدر طول می‌کشد؟” این شاید اولین و مهم‌ترین سوالی باشد که هر فرد کنجکاو یا خریدار بالقوه یک خودروی الکتریکی می‌پرسد. پاسخ به این سوال، بسته به روش شارژ، می‌تواند از “یک شب کامل” تا “کمتر از نیم ساعت” متغیر باشد. فناوری که پاسخ دوم را ممکن می‌سازد و انقلابی در کاربردی بودن خودروهای برقی برای مسافت‌های طولانی ایجاد کرده، شارژ جریان مستقیم یا شارژ DC است.

این سیستم، راه‌حلی برای یکی از بزرگترین موانع پذیرش خودروهای برقی، یعنی زمان طولانی سوخت‌گیری، است و به رانندگان اجازه می‌دهد تا در طول یک سفر جاده‌ای، با یک توقف کوتاه برای نوشیدن یک فنجان قهوه، صدها کیلومتر برد پیمایش به خودروی خود اضافه کنند. این مقاله یک کلاس درس کامل برای تشریح این فناوری حیاتی است. ما در این مقاله شما را با تعریف، تفاوت بنیادین آن با شارژ AC، نحوه عملکرد، و عوامل موثر بر سرعت آن آشنا خواهیم کرد.

شارژ DC به زبان ساده (تعریف و تشبیه)

بیایید در ابتدا با یک تعریف ساده و روشن شروع کنیم تا با ماهیت این سیستم آشنا شویم.

شارژ DC سریع‌ترین روش موجود برای شارژ خودروی برقی است که با انتقال مستقیم برق جریان مستقیم (DC) با ولتاژ و توان بسیار بالا از یک ایستگاه شارژ خارجی به باتری خودرو، کار می‌کند. این روش می‌تواند در شرایط ایده‌آل، باتری یک خودروی برقی را در عرض ۲۰ تا ۴۰ دقیقه از ۱۰ به ۸۰ درصد برساند. برای پیدا کردن نزدیک‌ترین ایستگاه با این قابلیت، می‌توانید به نقشه جایگاه‌های شارژ پرسرعت (DC) مراجعه کنید.

تشبیهی برای درک بهتر: پر کردن یک تانکر آب

برای درک تفاوت بین شارژ عادی (AC) و شارژ DC، فرآیند پر کردن یک تانکر بزرگ آب را با دو روش مختلف تصور کنید.

• روش اول: شارژ AC (مانند شیر آب آشپزخانه): شما می‌توانید تانکر بزرگ خود را با استفاده از شلنگی که به شیر آب آشپزخانه متصل کرده‌اید، پر کنید. آب از لوله اصلی شهر (شبکه برق AC) وارد لوله‌کشی خانه شما شده و از طریق یک شیر کوچک (شارژر آن‌بورد خودرو) به داخل تانکر (باتری) می‌ریزد. این فرآیند ساده و در دسترس است، اما به دلیل محدودیت قطر لوله و شیر آب، بسیار زمان‌بر خواهد بود و ممکن است یک شب کامل طول بکشد.
• روش دوم: شارژ DC (مانند شیر آتش‌نشانی): حالا تصور کنید شما تانکر خود را به یک ایستگاه آتش‌نشانی می‌برید و آن را مستقیماً به یک شیر هیدرانت آتش‌نشانی متصل می‌کنید. این شیر، آب را با فشار و حجم فوق‌العاده‌ای مستقیماً به داخل تانکر شما پمپ می‌کند. این فرآیند نیازمند تجهیزات بسیار بزرگ و قدرتمند (ایستگاه شارژ DC) است، اما می‌تواند تانکر شما را در عرض چند دقیقه پر کند.

شارژ DC دقیقاً مانند استفاده از همان شیر آتش‌نشانی است. این روش، محدودیت‌های داخلی خودرو را دور زده و انرژی را با سرعتی بسیار بالا به باتری تزریق می‌کند.

تفاوت بنیادین (محل تبدیل جریان AC به DC)

برای درک عمیق‌تر، باید با یک اصل اساسی در مورد برق آشنا شویم.

• برق شبکه شهری همیشه از نوع جریان متناوب (Alternating Current – AC) است.
• باتری‌ها (چه در گوشی هوشمند شما و چه در خودروی برقی) همیشه انرژی را به صورت جریان مستقیم (Direct Current – DC) ذخیره کرده و تحویل می‌دهند.

بنابراین، برای شارژ باتری، برق AC شبکه باید به برق DC تبدیل شود. تفاوت اصلی بین روش‌های شارژ، در محل انجام این تبدیل است.

در شارژ AC

تبدیل جریان در داخل خودرو انجام می‌شود. برق AC از پریز وارد خودرو شده و به قطعه‌ای به نام “شارژر آن‌بورد” (On-board Charger) می‌رسد. این قطعه، یک مبدل AC به DC است که در داخل خودرو تعبیه شده است. برای صرفه‌جویی در وزن، فضا و هزینه، این شارژرها معمولاً توان محدودی دارند (مثلاً ۷، ۱۱ یا نهایتاً ۲۲ کیلووات). این شارژر آن‌بورد، “گلوگاه” و عامل محدودکننده سرعت در شارژ AC است.

در شارژ DC

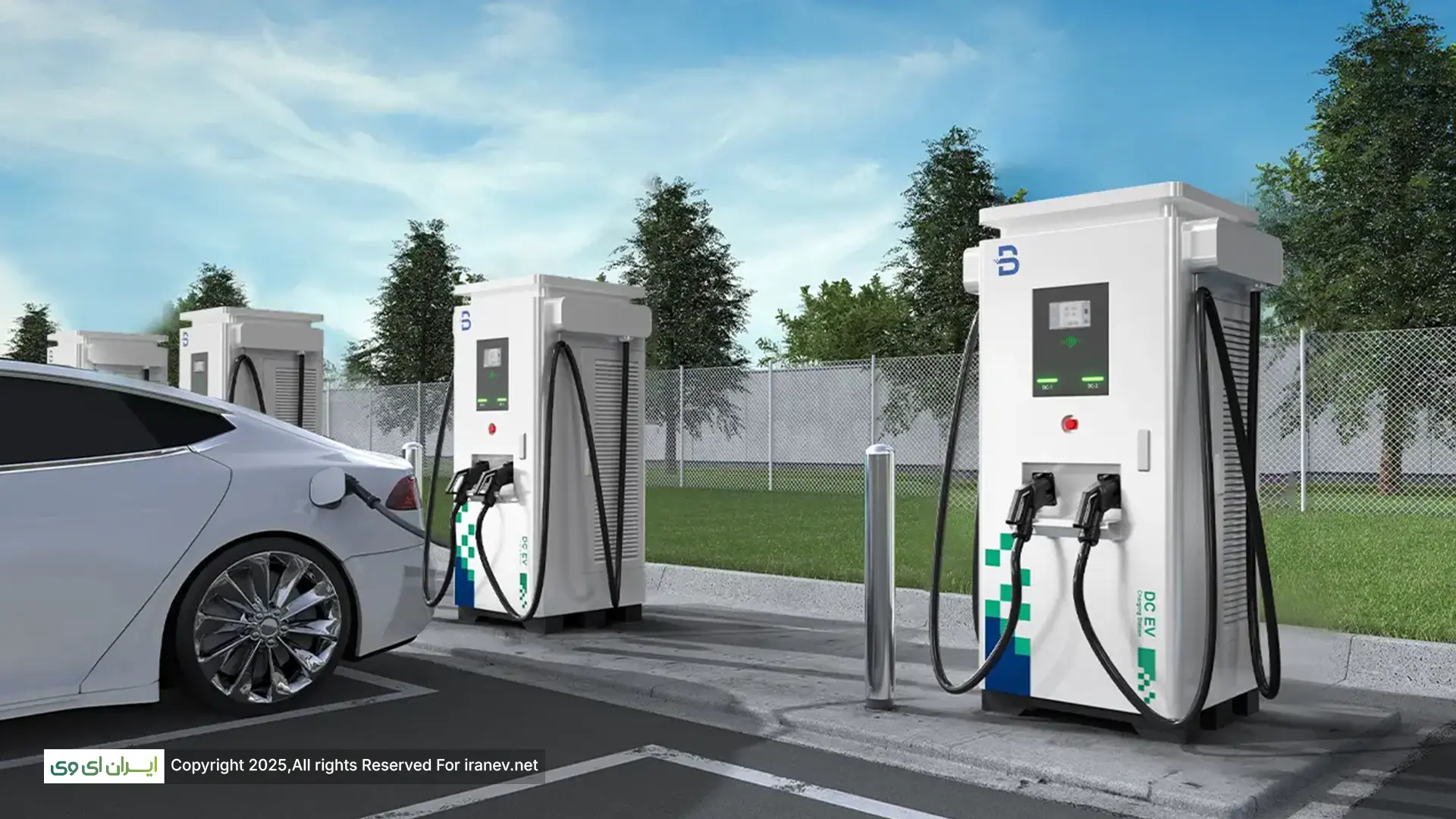

تبدیل جریان در خارج از خودرو و در داخل ایستگاه شارژ بزرگ و حجیم انجام می‌شود. این ایستگاه‌ها، مبدل‌های AC به DC بسیار بزرگ، قدرتمند و گران‌قیمتی را در خود جای داده‌اند. آن‌ها برق AC سه فاز را از شبکه گرفته، آن را به برق DC با ولتاژ بالا تبدیل کرده و سپس این برق DC آماده را از طریق کابل‌های ضخیم، مستقیماً به باتری خودرو تزریق می‌کنند. در این فرآیند، شارژر آن‌بورد کوچک و ضعیف خودرو، به طور کامل دور زده می‌شود (Bypassed).

شارژ DC چگونه کار می‌کند؟

فرآیند شارژ DC، یک اتصال ساده برق نیست، بلکه یک “مکالمه” هوشمند و کنترل‌شده بین ایستگاه شارژ و خودرو است.

۱. ارتباط اولیه (Handshake): به محض اتصال کابل شارژ، خودرو و ایستگاه شروع به تبادل اطلاعات می‌کنند. خودرو از طریق سیستم مدیریت باتری (BMS) خود، اطلاعات حیاتی را به ایستگاه اعلام می‌کند: * وضعیت شارژ فعلی (State of Charge – SoC) * دمای باتری * ولتاژ باتری * حداکثر توان شارژی که باتری در آن لحظه می‌تواند به طور ایمن بپذیرد.

۲. شروع و افزایش توان: ایستگاه شارژ با توجه به اطلاعات دریافتی از خودرو، شروع به ارسال جریان DC کرده و به تدریج، توان (که با واحد کیلووات kW اندازه‌گیری می‌شود) را تا حداکثر میزان درخواستی خودرو یا حداکثر توان خود ایستگاه، افزایش می‌دهد.

۳. نقش حیاتی سیستم مدیریت حرارتی (BTMS): فرآیند شارژ DC، گرمای بسیار زیادی در باتری تولید می‌کند. سیستم مدیریت حرارتی باتری خودرو (که معمولاً از نوع خنک‌کاری با مایع است) در تمام طول فرآیند شارژ با تمام قدرت کار می‌کند تا با به گردش درآوردن مایع خنک‌کننده، این گرما را دفع کرده و دمای باتری را در محدوده بهینه نگه دارد. بدون یک BTMS کارآمد، شارژ سریع امکان‌پذیر نیست.

چرا شارژ از ۸۰ تا ۱۰۰ درصد اینقدر طول می‌کشد؟

یک تصور غلط رایج این است که سرعت شارژ DC از ابتدا تا انتها ثابت است. در واقعیت، این فرآیند یک منحنی را دنبال می‌کند.

فاز اول: فاز اصلی (Bulk Phase) – تقریباً تا ۸۰٪

در این مرحله، باتری مانند یک اسفنج خشک، با ولع انرژی را جذب می‌کند. خودرو با حداکثر سرعت ممکن که توسط باتری یا ایستگاه اجازه داده می‌شود، شارژ می‌شود. به همین دلیل است که خودروسازان معمولاً زمانی مانند “رسیدن به ۸۰ درصد در ۳۰ دقیقه” را اعلام می‌کنند.

فاز دوم: فاز افت تدریجی (Tapering Phase) – پس از ۸۰٪

با پر شدن سلول‌های باتری، مقاومت داخلی آن‌ها افزایش یافته و مدیریت ولتاژ و دما دشوارتر می‌شود. برای محافظت از سلامت و طول عمر باتری در برابر گرمای بیش از حد و فشار بالا، سیستم مدیریت باتری (BMS) به ایستگاه شارژ دستور می‌دهد تا سرعت (توان) شارژ را به شدت کاهش دهد. این فرآیند مانند پر کردن یک لیوان تا لبه است؛ شما در ابتدا آب را با سرعت می‌ریزید، اما برای ریختن چند قطره آخر، جریان آب را بسیار آهسته می‌کنید تا سرریز نشود. به همین دلیل، شارژ شدن از ۸۰ به ۱۰۰ درصد، ممکن است به اندازه شارژ شدن از ۱۰ به ۸۰ درصد طول بکشد. این یک استراتژی هوشمندانه برای افزایش طول عمر باتری است.

استانداردها و انواع کانکتورها

در دنیای شارژ DC، چندین استاندارد و شکل مختلف از کانکتورها (پلاگ‌ها) وجود دارد که ممکن است کمی گیج‌کننده باشد. اما جای نگرانی نیست؛ در سامانه مسیریابی ایستگاه‌های شارژ، نوع سوکت هر ایستگاه دقیقاً مشخص شده است تا قبل از حرکت از سازگاری آن مطمئن شوید.

• CCS (Combined Charging System): این استاندارد غالب در اروپا (CCS2) و آمریکای شمالی (CCS1) است. این کانکتور به طور هوشمندانه، پین‌های شارژ AC و DC را در یک سوکت واحد ترکیب می‌کند.
• CHAdeMO: این استاندارد توسط خودروسازان ژاپنی (مانند نیسان و میتسوبیشی) توسعه داده شد. این یک کانکتور بزرگ و گرد است که در حال حاضر در حال منسوخ شدن در بسیاری از بازارهای خارج از ژاپن است.
• NACS (استاندارد شارژ آمریکای شمالی): این کانکتور که در اصل توسط تسلا طراحی شده بود، به دلیل فشردگی و کارایی بالا، به سرعت در حال تبدیل شدن به استاندارد جدید در آمریکای شمالی است و بسیاری از خودروسازان دیگر نیز در حال پذیرش آن هستند.

نکات کلیدی

• شارژ DC سریع‌ترین روش برای شارژ یک خودروی برقی است که برای سفرهای جاده‌ای طولانی، حیاتی محسوب می‌شود.
• این سیستم با تبدیل برق AC به DC در خارج از خودرو (در ایستگاه شارژ) و دور زدن شارژر آن‌بورد خودرو کار می‌کند که به آن اجازه می‌دهد انرژی را با توان بسیار بالا مستقیماً به باتری برساند.
• سرعت شارژ DC ثابت نیست و از یک “منحنی شارژ” پیروی می‌کند؛ سرعت در بازه ۱۰ تا ۸۰ درصد بسیار بالاست و پس از ۸۰ درصد به شدت کاهش می‌یابد تا از باتری محافظت شود.
• یک سیستم مدیریت حرارتی باتری (BTMS) کارآمد، به خصوص از نوع خنک‌کاری با مایع، یک پیش‌نیاز مطلق برای دستیابی به سرعت‌های شارژ سریع و پایدار است.
• استانداردهای مختلفی برای کانکتورهای شارژ DC (مانند CCS، CHAdeMO و NACS) وجود دارد که سازگاری خودرو با ایستگاه شارژ را تعیین می‌کند.

جمع‌بندی

شارژ DC، فناوری توانمندساز و کلیدی است که خودروهای الکتریکی را از وسایل نقلیه عالی برای شهر، به ماشین‌هایی توانا برای پیمودن مسافت‌های طولانی تبدیل کرده است. این سیستم با کاهش چشمگیر زمان “سوخت‌گیری” در طول سفر، یکی از بزرگترین موانع روانی و عملی برای پذیرش گسترده خودروهای برقی را برطرف می‌کند. هرچند که هنوز شبکه این ایستگاه‌ها به گستردگی پمپ بنزین‌ها نرسیده، اما رشد سریع این زیرساخت و افزایش مداوم سرعت شارژ، نویدبخش آینده‌ای است که در آن، سفرهای جاده‌ای با یک خودروی برقی، به همان سادگی و بی‌دغدغگی یک خودروی بنزینی خواهد بود.
