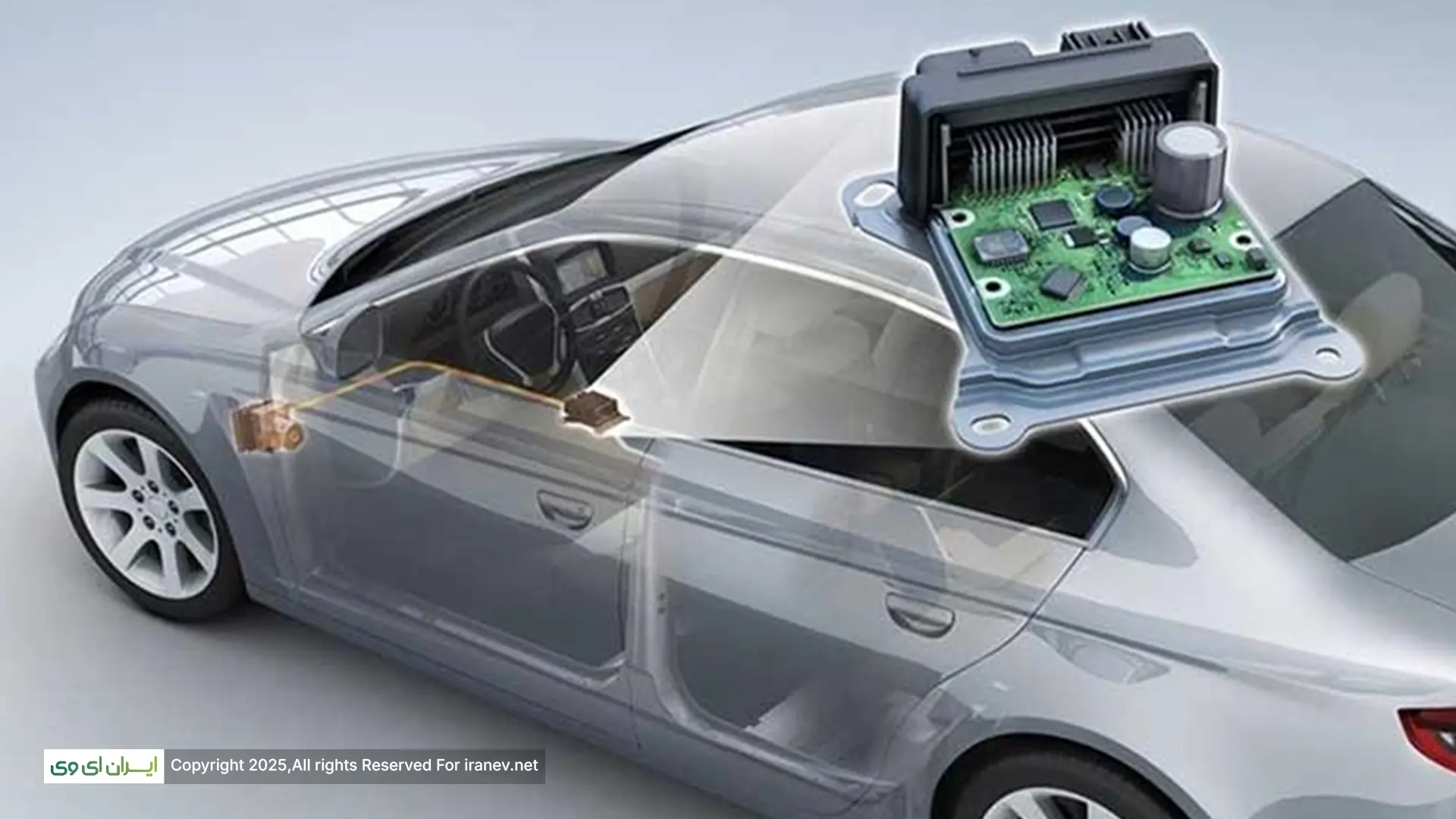

واحد کنترل الکترونیکی (ECU): مغز متفکر و سیستم عصبی مرکزی خودروی شما

یک ماشین مکانیکی ساده، تنها به ورودی‌های فیزیکی راننده واکنش نشان می‌دهد. اما یک خودروی مدرن، “فکر می‌کند”، “تصمیم می‌گیرد” و “پیش‌بینی می‌کند”. این خودروها به شبکه‌ای پیچیده از سیستم‌های الکترونیکی تبدیل شده‌اند که در هماهنگی کامل با یکدیگر کار می‌کنند تا بهترین عملکرد، بالاترین ایمنی و حداکثر بهره‌وری را به ارمغان آورند. در مرکز این شبکه هوشمند، یک قطعه حیاتی و فرمانده کل قرار دارد: واحد کنترل الکترونیکی (Electronic Control Unit – ECU) یا همان کامپیوتر خودرو.

ECU، مغز دیجیتال و سیستم عصبی مرکزی خودروی شماست. این قطعه، یک کامپیوتر کوچک و فوق‌العاده قدرتمند است که از ده‌ها سنسور مختلف اطلاعات دریافت کرده، آن‌ها را پردازش می‌کند و به ده‌ها عملگر دیگر فرمان می‌دهد. درک عملکرد ECU، کلید فهمیدن این است که خودروهای امروزی چگونه کار می‌کنند. ما شما را با تعریف، نحوه عملکرد، تکامل و نقش حیاتی آن در خودروهای مدرن بنزینی و برقی، آشنا خواهیم کرد.

واحد کنترل الکترونیکی به زبان ساده (تعریف و تشبیه)

بیایید در ابتدا با یک تعریف ساده و روشن شروع کنیم.

واحد کنترل الکترونیکی (ECU) یک کامپیوتر داخلی (Embedded System) در یک وسیله نقلیه است که یک یا چند سیستم الکتریکی خودرو را کنترل می‌کند. در یک خودروی مدرن، ده‌ها ECU مختلف وجود دارد که هر کدام مسئول یک بخش خاص (مانند موتور، گیربکس، ترمزها) هستند و با یکدیگر در ارتباطند.

تشبیهی برای درک بهتر: مغز و سیستم عصبی انسان

بهترین تشبیه برای درک کامل نقش ECU، مقایسه آن با مغز و سیستم عصبی بدن انسان است.

• سنسورها (حواس پنج‌گانه): چشمان، گوش‌ها و حس لامسه شما به طور مداوم در حال جمع‌آوری اطلاعات از محیط اطراف هستند. در یک خودرو، ده‌ها سنسور (مانند سنسورهای سرعت چرخ، سنسور اکسیژن، سنسور دمای آب) دقیقاً همین نقش را ایفا می‌کنند و اطلاعات را به مغز می‌فرستند.
• ECU (مغز): مغز شما این سیگنال‌های حسی را دریافت کرده، آن‌ها را با اطلاعات ذخیره شده (حافظه و دانش) مقایسه می‌کند، تحلیل کرده و یک تصمیم می‌گیرد. پردازنده مرکزی (Microprocessor) در داخل ECU نیز دقیقاً همین کار را با داده‌های دریافتی از سنسورها انجام می‌دهد.
• عملگرها (عضلات): پس از تصمیم‌گیری، مغز شما سیگنال‌هایی را از طریق اعصاب به عضلات شما می‌فرستد تا یک عمل فیزیکی را انجام دهید (مانند حرکت دادن دست). ECU نیز سیگنال‌های الکتریکی را به عملگرها (Actuators) مانند انژکتورهای سوخت، دریچه گاز برقی یا شیرهای سیستم ترمز ارسال می‌کند تا یک عمل مکانیکی در خودرو انجام شود.

ECU، مرکز هوشیاری و تصمیم‌گیری خودروی شماست که بین “حس کردن” و “عمل کردن” ارتباط برقرار می‌کند.

اصل اساسی کارکرد (ورودی، پردازش، خروجی)

عملکرد هر کامپیوتری، از جمله ECU، بر پایه یک چرخه سه‌مرحله‌ای ساده و مداوم استوار است: ورودی، پردازش، خروجی (Input-Process-Output – IPO).

۱. ورودی (Input)

ECU به طور مداوم در حال دریافت سیل عظیمی از داده‌ها از سنسورهای مختلف در سراسر خودرو است. برخی از این ورودی‌ها عبارتند از:

• از موتور: سرعت چرخش میل‌لنگ، موقعیت میل‌سوپاپ، دمای مایع خنک‌کننده، میزان اکسیژن در گازهای خروجی، فشار هوای ورودی، وجود ناک (کوبش).
• از شاسی: سرعت چرخش هر یک از چهار چرخ، زاویه فرمان، نرخ انحراف و شتاب جانبی خودرو.
• از راننده: میزان فشرده شدن پدال گاز، فشرده شدن پدال ترمز، دنده انتخاب شده.

۲. پردازش (Process)

پردازنده قدرتمند ECU، این صدها سیگنال ورودی را در کسری از ثانیه دریافت و تحلیل می‌کند. این پردازش شامل مقایسه داده‌های زنده با “نقشه‌های عملکرد” (Performance Maps) یا “جداول جستجو” (Look-up Tables) است که در حافظه نرم‌افزاری ECU ذخیره شده‌اند. این نقشه‌ها توسط مهندسان و پس از هزاران ساعت آزمایش، برای دستیابی به بهترین عملکرد، بهره‌وری یا آلایندگی، تنظیم شده‌اند. برای مثال، ECU با نگاه کردن به دور موتور فعلی، میزان فشار روی پدال گاز و دمای هوا، به نقشه سوخت خود مراجعه کرده و مقدار دقیق سوختی که باید در آن لحظه پاشیده شود را پیدا می‌کند.

۳. خروجی (Output)

پس از پردازش، ECU فرمان‌های دقیقی را به عملگرهای مختلف در سراسر خودرو ارسال می‌کند. برخی از این خروجی‌ها عبارتند از:

• به موتور: کنترل زمان و میزان پاشش سوخت توسط انژکتورها، زمان دقیق جرقه‌زنی شمع‌ها، تنظیم زاویه دریچه گاز الکترونیکی، کنترل سیستم زمان‌بندی متغیر سوپاپ‌ها.
• به شاسی: فرمان به مدولاتور ABS برای اعمال ترمز بر روی یک چرخ خاص، ارسال نیرو به موتور فرمان برقی برای کمک به راننده.
• به داشبورد: نمایش اطلاعاتی مانند سرعت، دور موتور و چراغ‌های هشدار.

آناتومی یک ECU (نگاهی به درون جعبه سیاه)

یک ECU از دو بخش اصلی سخت‌افزار و نرم‌افزار تشکیل شده است.

سخت‌افزار

یک ECU در یک محفظه فلزی محکم و مهر و موم شده قرار دارد تا از قطعات حساس الکترونیکی در برابر حرارت، لرزش و رطوبت محفظه موتور محافظت کند. در داخل این جعبه، یک برد مدار چاپی (PCB) با قطعات زیر وجود دارد:

• میکروکنترلر: پردازنده مرکزی یا CPU که تمام محاسبات را انجام می‌دهد.
• حافظه: شامل حافظه RAM (برای محاسبات موقت)، حافظه ROM یا Flash (برای ذخیره سیستم‌عامل و نقشه‌های عملکرد) و حافظه EEPROM (برای ذخیره داده‌های متغیر مانند کدهای خطا).
• مدارهای ورودی و خروجی: مجموعه‌ای از مدارها برای تبدیل سیگنال‌های آنالوگ سنسورها به داده‌های دیجیتال قابل فهم برای پردازنده و همچنین تقویت سیگنال‌های خروجی برای راه‌اندازی عملگرها.

نرم‌افزار

نرم‌افزار، روح و “شخصیت” ECU است. میلیون‌ها خط کد و صدها نقشه عملکرد، رفتار خودروی شما را در هر شرایطی تعریف می‌کنند. این نرم‌افزار است که تعیین می‌کند واکنش خودرو به پدال گاز چقدر تهاجمی باشد، مصرف سوخت چقدر بهینه باشد و سیستم‌های ایمنی چگونه واکنش نشان دهند. فرآیند “چیپ تیونینگ” یا “ریمپ کردن ECU” در واقع به معنای تغییر و بازنویسی همین نقشه‌های نرم‌افزاری برای دستیابی به عملکرد متفاوت است.

تکامل ECU (از یک جعبه تنها تا یک شبکه اجتماعی)

مفهوم ECU در طول زمان به شدت تکامل یافته است.

ECU های اولیه

اولین ECU ها که در دهه‌های ۱۹۷۰ و ۱۹۸۰ ظهور کردند، کامپیوترهای بسیار ساده‌ای بودند که تنها یک وظیفه داشتند: کنترل سیستم سوخت‌رسانی و جرقه‌زنی برای رعایت استانداردهای آلایندگی. به همین دلیل به آن‌ها معمولاً ECM (واحد کنترل موتور) می‌گفتند.

شبکه توزیع‌شده امروزی

یک خودروی مدرن، تنها یک ECU ندارد. این خودروها دارای یک شبکه توزیع‌شده از ده‌ها ECU تخصصی هستند (گاهی بیش از ۱۰۰ عدد) که هر کدام مسئول یک بخش خاص هستند:

• ECM: واحد کنترل موتور
• TCM: واحد کنترل گیربکس
• BCM: واحد کنترل بدنه (چراغ‌ها، قفل‌ها، شیشه‌بالابرها)
• ماژول کنترل ABS/ESC: برای سیستم‌های ترمز و پایداری
• ماژول کنترل ایربگ
• ماژول کنترل سیستم اینفوتینمنت و ده‌ها ماژول دیگر.

این ECU ها از طریق یک شبکه داخلی پرسرعت به نام CAN bus (Controller Area Network) به طور مداوم با یکدیگر “صحبت” کرده و اطلاعات را به اشتراک می‌گذارند. این شبکه، سیستم عصبی خودرو است.

نقش تکامل‌یافته ECU در خودروهای برقی

با حذف موتور احتراق داخلی، نقش کامپیوتر مرکزی در یک خودروی برقی (EV) به طور کامل بازتعریف می‌شود.

از ECM به VCU

در یک خودروی برقی، دیگر “واحد کنترل موتور” (ECM) وجود ندارد. کامپیوتر اصلی که وظایف سطح بالای خودرو را مدیریت می‌کند، معمولاً واحد کنترل خودرو (Vehicle Control Unit – VCU) نامیده می‌شود.

وظایف کاملاً جدید

VCU مسئولیت‌های کاملاً متفاوتی را بر عهده دارد:

• مدیریت پیشرانه: تفسیر ورودی پدال گاز و ارسال فرمان گشتاور به اینورتر برای کنترل دقیق موتور الکتریکی.
• مدیریت ترمز احیاکننده: تصمیم‌گیری هوشمندانه در مورد میزان استفاده از ترمز احیاکننده در مقابل ترمزهای فیزیکی برای به حداکثر رساندن بازیابی انرژی.
• مدیریت حرارتی: کنترل کامل سیستم مدیریت حرارتی باتری (BTMS)، شامل پمپ‌ها، شیرها و فن‌ها برای نگه داشتن باتری و پیشرانه در دمای ایده‌آل.
• مدیریت شارژ: برقراری ارتباط با ایستگاه‌های شارژ AC و DC و مدیریت فرآیند شارژ به صورت ایمن و بهینه.
• ارتباط با BMS: VCU با سیستم مدیریت باتری (BMS) که خود یک ECU فوق تخصصی برای نظارت بر سلامت تک‌تک سلول‌های باتری است، در ارتباط مداوم قرار دارد.

نکات کلیدی

• واحد کنترل الکترونیکی (ECU) مغز کامپیوتری خودروی مدرن است که بر اساس مدل “ورودی (از سنسورها) – پردازش – خروجی (به عملگرها)” کار می‌کند.
• یک خودروی مدرن دارای یک شبکه از ده‌ها ECU تخصصی است که از طریق یک شبکه داخلی به نام CAN bus با یکدیگر در ارتباط هستند.
• نرم‌افزار و “نقشه‌های” ذخیره شده در حافظه ECU، شخصیت و رفتار عملکردی خودرو را تعریف می‌کنند.
• در خودروهای برقی، کامپیوتر مرکزی که اغلب واحد کنترل خودرو (VCU) نامیده می‌شود، وظایف کاملاً جدیدی مانند مدیریت ترمز احیاکننده، شارژ و سیستم حرارتی باتری را بر عهده دارد.
• ECU از یک قطعه ساده برای کنترل آلایندگی، به یک سیستم عصبی مرکزی پیچیده تبدیل شده که تقریباً تمام جنبه‌های ایمنی، عملکرد و بهره‌وری خودرو را مدیریت می‌کند.

جمع‌بندی

واحد کنترل الکترونیکی، خودرو را از یک ماشین مکانیکی صرف، به یک دستگاه هوشمند و نرم‌افزار-محور تبدیل کرده است. این هسته پردازشی خاموش، قهرمان نامرئی پشت پرده تمام پیشرفت‌هایی است که در دهه‌های اخیر در زمینه ایمنی، کاهش آلایندگی، بهره‌وری سوخت و عملکرد خودروها شاهد بوده‌ایم. با حرکت هرچه بیشتر صنعت خودروسازی به سوی آینده‌ای الکتریکی، متصل و خودران، نقش این مغزهای الکترونیکی قدرتمند نه تنها کمرنگ‌تر نخواهد شد، بلکه به عنوان مرکز فرماندهی اصلی، بیش از هر زمان دیگری حیاتی و محوری خواهد بود.
