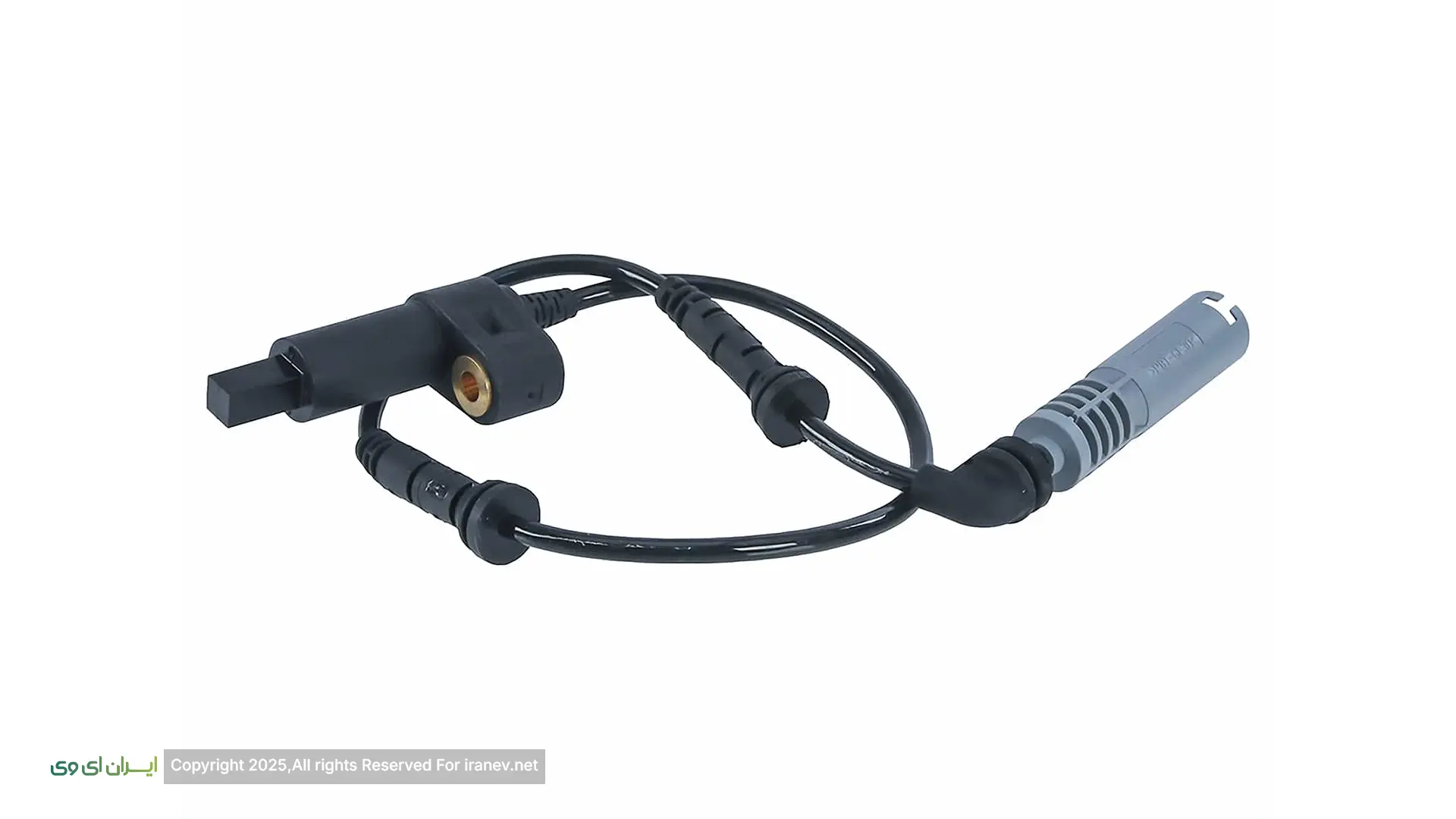

سنسور سرعت چرخ (WSS): ضربان‌سنج دیجیتال و اساس ایمنی خودروی شما

در دنیای پیچیده الکترونیک خودروهای مدرن، قطعات کوچک و نامحسوسی وجود دارند که نقشی حیاتی و بنیادین ایفا می‌کنند. شاید نام آن‌ها به اندازه موتور یا گیربکس پرطمطراق نباشد، اما بدون عملکرد بی‌نقص آن‌ها، پیشرفته‌ترین سیستم‌های ایمنی و کنترلی خودرو فلج می‌شوند. یکی از مهم‌ترین این قهرمانان گمنام، سنسور سرعت چرخ (Wheel Speed Sensor – WSS) است.

این سنسور کوچک که در هر چهار چرخ خودرو شما قرار دارد، یک وظیفه به ظاهر ساده اما فوق‌العاده حیاتی بر عهده دارد: اندازه‌گیری دقیق سرعت چرخش هر چرخ به صورت مجزا و ارسال این اطلاعات به کامپیوتر مرکزی خودرو. این داده، مانند ضربان قلب برای یک پزشک، اطلاعاتی حیاتی را در اختیار مغز متفکر خودرو قرار می‌دهد. در این مقاله ما شما را با تعریف، نحوه عملکرد، انواع و اهمیت حیاتی این سنسور برای هر چیزی از ترمز ABS گرفته تا رانندگی نیمه‌خودران، آشنا خواهیم کرد.

سنسور سرعت چرخ به زبان ساده (تعریف و تشبیه)

بیایید در ابتدا با یک تعریف ساده و روشن شروع کنیم تا با وظیفه اصلی این سنسور آشنا شویم.

سنسور سرعت چرخ (WSS) یک دستگاه سنجش الکترومغناطیسی یا الکترونیکی است که در نزدیکی توپی هر چرخ نصب شده و سرعت دورانی (چرخشی) آن چرخ را با دقت بسیار بالا اندازه‌گیری می‌کند. این اطلاعات به صورت یک سیگنال الکتریکی به واحدهای کنترل الکترونیکی (ECU) مختلف خودرو، به خصوص سیستم ترمز، ارسال می‌شود.

تشبیهی برای درک بهتر: سرعت‌سنج دوچرخه

برای درک اصول اولیه کار این سنسور، یک سرعت‌سنج دیجیتال ساده روی دوچرخه را تصور کنید.

• آهنربا و سنسور: روی یکی از پره‌های چرخ دوچرخه، یک آهنربای کوچک نصب می‌شود. یک سنسور نیز به طور ثابت روی دوشاخه دوچرخه و در نزدیکی مسیر عبور آهنربا قرار می‌گیرد.
• شمارش چرخش‌ها: هر بار که چرخ دوچرخه یک دور کامل می‌زند، آهنربا از جلوی سنسور عبور کرده و یک پالس الکتریکی ایجاد می‌کند.
• محاسبه سرعت: کامپیوتر کوچک روی فرمان دوچرخه، تعداد این پالس‌ها را در واحد زمان (مثلاً در هر ثانیه) می‌شمارد. با دانستن محیط چرخ، این کامپیوتر می‌تواند سرعت دقیق دوچرخه را محاسبه کرده و نمایش دهد.

یک سنسور سرعت چرخ در خودرو نیز دقیقاً بر پایه همین اصل شمارش پالس‌های ناشی از چرخش کار می‌کند، اما با دقتی بسیار بالاتر و با استفاده از فناوری پیشرفته‌تر. به جای یک آهنربا، این سیستم از یک حلقه دندانه‌دار یا مغناطیسی با ده‌ها قطب برای تولید پالس‌های بسیار دقیق‌تر استفاده می‌کند.

این سنسورها چگونه کار می‌کنند؟ (نگاهی به فناوری داخلی)

سنسورهای سرعت چرخ به دو نسل اصلی، غیرفعال و فعال، تقسیم می‌شوند که هر کدام با مکانیزم متفاوتی کار می‌کنند.

۱. سنسورهای غیرفعال (Passive Sensors)

این‌ها نسل قدیمی‌تر سنسورها هستند که به آن‌ها سنسورهای “القای متغیر” (Variable Reluctance) نیز می‌گویند.

• ساختار: این سیستم از دو بخش تشکیل شده است:
  1. حلقه دندانه‌دار (Reluctor Ring): یک حلقه فلزی شبیه به چرخ‌دنده که روی یک بخش چرخان مانند پلوس یا توپی چرخ نصب شده است.
  2. سنسور: خود سنسور شامل یک آهنربای دائمی است که سیم‌پیچی به دور آن پیچیده شده است.
• نحوه کار: با چرخش چرخ، دندانه‌های فلزی حلقه از جلوی میدان مغناطیسی سنسور عبور می‌کنند. این کار باعث ایجاد نوسان در میدان مغناطیسی شده و یک ولتاژ جریان متناوب (AC) در سیم‌پیچ القا می‌کند. فرکانس این سیگنال AC (یعنی تعداد موج‌ها در هر ثانیه) مستقیماً با سرعت چرخش چرخ متناسب است.
• نقاط ضعف: این سنسورها برای تولید سیگنال نیاز به حداقل سرعت چرخش دارند و در سرعت‌های بسیار پایین (نزدیک به توقف) کار نمی‌کنند. سیگنال آنالوگ آن‌ها نیز در برابر نویز و تداخل الکترومغناطیسی حساس‌تر است.

۲. سنسورهای فعال (Active Sensors)

این‌ها نسل مدرن سنسورها هستند که در تمام خودروهای امروزی یافت می‌شوند و از اثر هال (Hall Effect) یا فناوری مغناطیسم مقاومتی (Magneto-resistive) استفاده می‌کنند.

• ساختار: این سیستم نیز از دو بخش تشکیل شده است:
  1. حلقه انکودر (Encoder Ring): به جای یک حلقه دندانه‌دار فلزی، این سیستم از یک حلقه با قطب‌های مغناطیسی متناوب (شمال-جنوب) استفاده می‌کند که معمولاً در کاسه‌نمد بلبرینگ چرخ تعبیه شده است.
  2. سنسور: خود سنسور یک قطعه نیمه‌هادی است که با برق خودرو (معمولاً ۵ یا ۱۲ ولت) تغذیه می‌شود.
• نحوه کار: با چرخش چرخ، قطب‌های مغناطیسی متناوب از جلوی سنسور عبور می‌کنند. سنسور اثر هال این تغییرات میدان مغناطیسی را تشخیص داده و یک سیگنال دیجیتال تمیز و دقیق به شکل موج مربعی (روشن/خاموش یا ۰ و ۱) تولید می‌کند.
• نقاط قوت: این سنسورها بسیار دقیق‌تر هستند، می‌توانند سرعت را تا حد توقف کامل (سرعت صفر) اندازه‌گیری کنند (که برای سیستم‌هایی مانند Auto Hold حیاتی است) و حتی قادر به تشخیص جهت چرخش چرخ (رو به جلو یا عقب) نیز هستند.

سیستم عصبی خودرو (کدام سیستم‌ها به این سنسور وابسته‌اند؟)

اهمیت سنسور سرعت چرخ در این است که داده‌های آن، ورودی اصلی برای مجموعه‌ای گسترده از سیستم‌های ایمنی و کنترلی خودرو است. بدون این داده‌ها، این سیستم‌ها کور می‌شوند.

• سیستم ترمز ضد قفل (ABS): این اولین و مهم‌ترین کاربرد WSS بود. کامپیوتر ABS به طور مداوم سرعت هر چهار چرخ را مقایسه می‌کند. اگر در هنگام ترمزگیری شدید، سرعت یکی از چرخ‌ها به طور ناگهانی و بسیار سریع‌تر از بقیه کاهش یابد (علامت قفل شدن)، سیستم ABS فشار ترمز روی آن چرخ را به صورت پالسی کم و زیاد می‌کند تا از قفل شدن آن جلوگیری کرده و کنترل فرمان را حفظ نماید.
• سیستم کنترل کشش (Traction Control System – TCS): این سیستم برعکس ABS عمل می‌کند و در هنگام شتاب‌گیری فعال است. اگر کامپیوتر تشخیص دهد که سرعت یک یا چند چرخ به طور قابل توجهی بیشتر از سرعت واقعی خودرو است (علامت هرزگردی و از دست دادن چسبندگی)، به طور خودکار گشتاور موتور را کاهش داده یا ترمز آن چرخ را به آرامی فعال می‌کند تا چسبندگی دوباره برقرار شود.
• سیستم کنترل پایداری الکترونیکی (Electronic Stability Control – ESC): این سیستم فرشته نجات در شرایط لغزنده است. سیستم کنترل پایداری الکترونیکی داده‌های سنسورهای سرعت چرخ را با اطلاعات دریافتی از سنسور زاویه فرمان و سنسور نرخ انحراف (Yaw Sensor) مقایسه می‌کند. اگر سیستم تشخیص دهد که خودرو در حال انحراف از مسیر مورد نظر راننده است (کم‌فرمانی یا بیش‌فرمانی)، با ترمزگیری هوشمندانه و مجزا بر روی یک یا چند چرخ، خودرو را به مسیر صحیح بازمی‌گرداند.
• و ده‌ها سیستم دیگر: داده‌های WSS همچنین در توزیع نیروی ترمز الکترونیکی (EBD)، سیستم‌های مدیریت گیربکس اتوماتیک (برای زمان‌بندی دقیق تعویض دنده‌ها)، سیستم نگهدارنده در سربالایی (Hill Hold Assist)، سیستم پارک خودکار و حتی سیستم ناوبری (برای تخمین موقعیت در صورت قطع سیگنال GPS) نیز استفاده می‌شود.

علائم خرابی یک سنسور سرعت چرخ

از آنجایی که این سنسورها در محیطی خشن (نزدیک به چرخ و در معرض آب، گل و لای و حرارت) کار می‌کنند، احتمال خرابی آن‌ها وجود دارد. علائم اصلی خرابی عبارتند از:

• روشن شدن چراغ‌های هشدار: این شایع‌ترین علامت است. با بروز خطا در سیگنال سنسور، چراغ‌های هشدار ABS، کنترل کشش (TCS/ESP) و گاهی چراغ ترمز روی داشبورد روشن می‌شوند.
• عملکرد نادرست سیستم‌های ایمنی: ممکن است سیستم ABS در سرعت‌های بسیار پایین به طور بی‌دلیل فعال شود یا در ترمزگیری شدید، اصلاً عمل نکند.
• رفتار نامنظم گیربکس اتوماتیک: در برخی خودروها، خرابی سنسور می‌تواند باعث تعویض دنده‌های نامنظم یا با تاخیر شود.
• از کار افتادن سرعت‌سنج: در خودروهای قدیمی‌تر، سرعت‌سنج اطلاعات خود را تنها از یک سنسور دریافت می‌کرد. در خودروهای مدرن، سرعت معمولاً از میانگین سرعت چهار چرخ محاسبه می‌شود، بنابراین این علامت کمتر دیده می‌شود.

نقش حیاتی سنسور سرعت چرخ در خودروهای برقی و ADAS

با حرکت به سوی خودروهای الکتریکی و سیستم‌های خودران، اهمیت این سنسورها نه تنها کم نشده، بلکه دوچندان شده است.

خودروهای برقی (EVs)

در یک خودروی برقی، داده‌های دقیق سرعت چرخ برای دو عملکرد حیاتی ضروری است:

1. ترمز احیاکننده (Regenerative Braking): برای اینکه سیستم بتواند انرژی را به طور بهینه و بدون برهم زدن پایداری خودرو بازیابی کند، باید بداند که هر چرخ دقیقاً با چه سرعتی در حال چرخش است. اعمال بیش از حد نیروی احیاکننده بر روی چرخ‌های محرک می‌تواند باعث قفل شدن یا لغزش آن‌ها شود، که WSS از این امر جلوگیری می‌کند.
2. کنترل گشتاور (Torque Vectoring): در خودروهای برقی با دو یا چند موتور، کامپیوتر می‌تواند گشتاور ارسالی به هر چرخ را به صورت مجزا و در کسری از ثانیه تنظیم کند. داده‌های WSS به این سیستم اجازه می‌دهد تا با توزیع هوشمندانه گشتاور، چسبندگی و پایداری خودرو را در پیچ‌ها به حداکثر برساند.

سیستم‌های کمک‌راننده پیشرفته (ADAS)

سیستم‌هایی مانند کروز کنترل تطبیقی، دستیار حرکت در ترافیک و سیستم‌های رانندگی نیمه‌خودران برای درک دقیق وضعیت حرکتی خودرو، به داده‌های بی‌نقص و لحظه‌ای از سنسورهای سرعت چرخ وابسته‌اند. این اطلاعات با داده‌های دریافتی از رادار و دوربین ترکیب می‌شود تا سیستم بتواند تصمیمات ایمن و دقیقی بگیرد.

نکات کلیدی

• سنسور سرعت چرخ (WSS) یک قطعه حیاتی است که سرعت چرخش هر یک از چهار چرخ خودرو را به صورت مجزا اندازه‌گیری می‌کند.
• این سنسور، ورودی داده اصلی برای تمام سیستم‌های ایمنی فعال مدرن از جمله ترمز ضد قفل (ABS)، کنترل کشش (TCS) و کنترل پایداری الکترونیکی (ESC) است.
• سنسورهای فعال (مبتنی بر اثر هال) نسل جدید این قطعه هستند که دقتی بسیار بالاتر از سنسورهای غیرفعال قدیمی دارند و می‌توانند سرعت را تا حد توقف کامل اندازه‌گیری کنند.
• خرابی یک سنسور سرعت چرخ معمولاً با روشن شدن چراغ‌های هشدار ABS و ESC روی داشبورد مشخص می‌شود و باعث غیرفعال شدن این سیستم‌های ایمنی می‌گردد.
• در خودروهای برقی، این سنسورها نقشی حیاتی در عملکرد صحیح و ایمن سیستم ترمز احیاکننده و کنترل هوشمند گشتاور ایفا می‌کنند.

جمع‌بندی

سنسور سرعت چرخ، یک قهرمان کوچک و فروتن در دنیای پیچیده خودروهای امروزی است. این قطعه به ظاهر ساده، در واقع یکی از پرکارترین و مهم‌ترین منابع اطلاعاتی برای مغز الکترونیکی خودرو به شمار می‌رود. داده‌های ارسالی از این چهار سنسور، مانند سیگنال‌های حیاتی سیستم عصبی، به کامپیوتر مرکزی اجازه می‌دهند تا تصویری دقیق از وضعیت حرکتی خودرو داشته باشد و در لحظات بحرانی، با فعال کردن سیستم‌های ایمنی، از بروز حوادث جلوگیری کند. از یک ترمزگیری ایمن روی جاده یخ‌زده تا یک بازیابی انرژی بهینه در یک خودروی برقی، ردپای این سنسور حیاتی در همه جا دیده می‌شود.
