در جستجوی بهترین ترکیب از هندلینگ دقیق، پایداری بالا و کیفیت سواری راحت، مهندسان خودرو طرح‌های مختلفی را برای سیستم تعلیق مستقل توسعه داده‌اند. در میان آن‌ها، طبق‌دوبل (Double Wishbone) یکی از طرح‌های برجسته و مورد احترام در دنیای سیستم تعلیق خودرو است. این سیستم تعلیق که به دلیل استفاده از دو بازوی کنترلی (طبق) مجزا در بالا و پایین مجموعه توپی چرخ به این نام خوانده می‌شود، کنترل بسیار دقیقی بر حرکت چرخ در طول کورس تعلیق (دامنه حرکت عمودی) فراهم می‌آورد. طبق‌دوبل به دلیل توانایی‌های برتر خود در مدیریت هندسه چرخ، اغلب در خودروهای اسپرت، لوکس، و مسابقه‌ای که عملکرد دینامیکی و کیفیت سواری در اولویت قرار دارند، استفاده می‌شود. این دانشنامه به بررسی مفهوم، اجزای اصلی، نحوه کارکرد، مزایا و معایب، و کاربردهای سیستم تعلیق طبق‌دوبل می‌پردازد.
طبق‌دوبل چیست؟ تعریف و اجزای اصلی

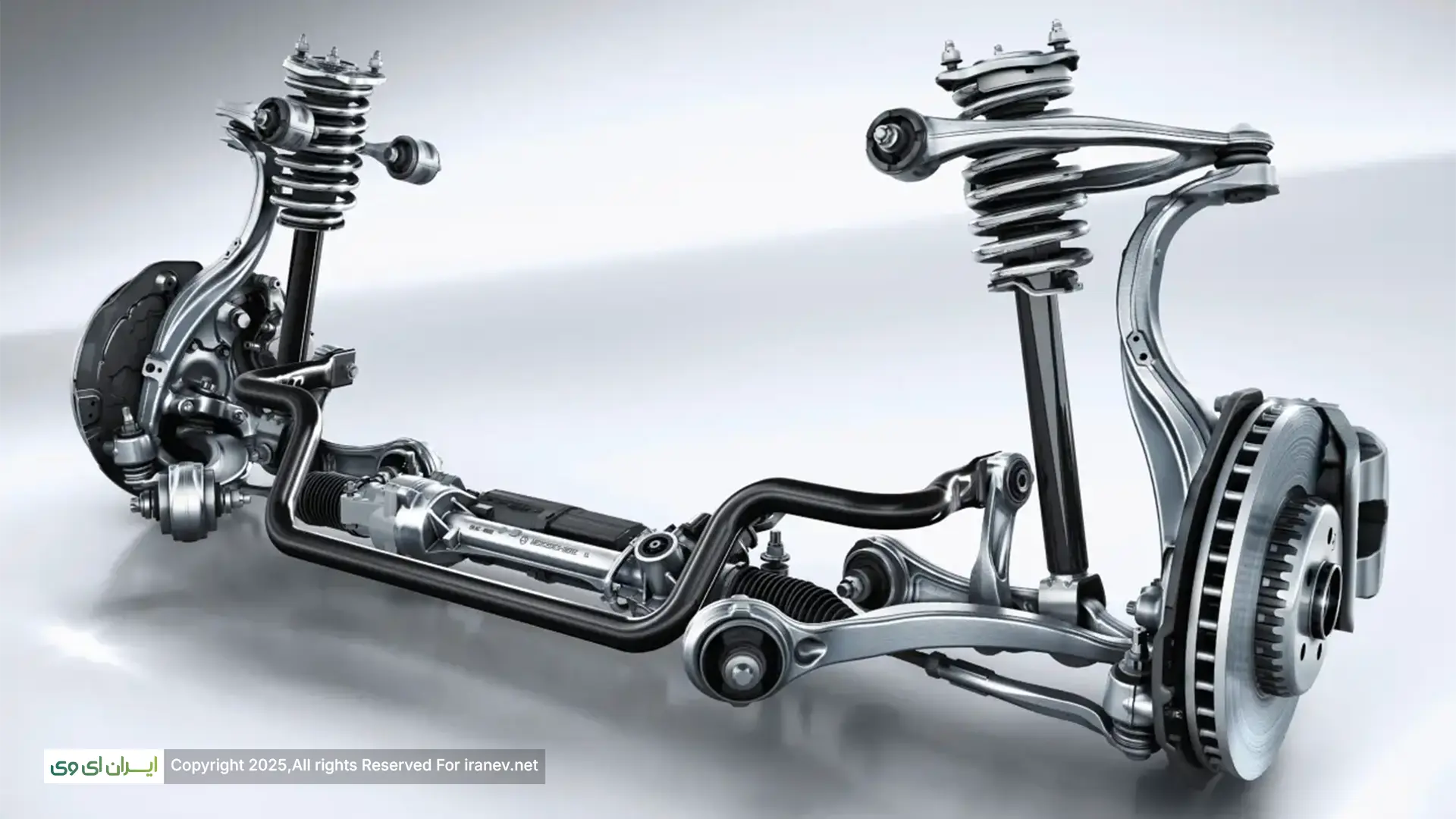

طبق‌دوبل (Double Wishbone) نوعی سیستم تعلیق مستقل است که هر چرخ را با استفاده از دو بازوی کنترلی عرضی (به شکل A یا Y، شبیه به استخوان جناغ پرنده یا “wishbone”) به بدنه یا زیرشاسی خودرو متصل می‌کند: یک بازو در بالا و یک بازو در پایین مجموعه توپی چرخ. این دو بازو، به همراه بدنه خودرو و توپی چرخ، یک مفصل چهار میله‌ای را تشکیل می‌دهند که حرکت عمودی چرخ را به دقت هدایت می‌کند. اجزای اصلی سیستم تعلیق طبق‌دوبل عبارتند از:
- طبق بالایی (Upper Control Arm / Upper Wishbone): بازوی کنترلی که در قسمت بالا، مجموعه توپی چرخ را به بدنه یا زیرشاسی خودرو متصل می‌کند. معمولاً کوتاه‌تر از طبق پایینی است.
- طبق پایینی (Lower Control Arm / Lower Wishbone): بازوی کنترلی که در قسمت پایین، مجموعه توپی چرخ را به بدنه یا زیرشاسی خودرو متصل می‌کند. این طبق معمولاً بلندتر و مستحکم‌تر است و در بسیاری از طرح‌ها، فنر و کمک‌فنر بر روی آن نصب می‌شوند و بار اصلی وزن خودرو را تحمل می‌کنند.
- مجموعه توپی چرخ (Knuckle / Hub Carrier): قطعه‌ای است که بلبرینگ چرخ، خود چرخ، دیسک و کالیپر ترمز به آن متصل می‌شوند. این مجموعه از طریق مفاصل کروی (Ball Joints) یا بوشینگ‌ها در انتهای طبق‌های بالایی و پایینی، به آن‌ها متصل می‌شود.
- فنر (Spring): وظیفه تحمل وزن خودرو و جذب انرژی ناشی از ضربات عمودی جاده را بر عهده دارد. در سیستم‌های طبق‌دوبل، فنر (اغلب فنر لول) معمولاً بین طبق پایینی و بدنه یا زیرشاسی نصب می‌شود.
- کمک‌فنر یا میراکننده (Damper / Shock Absorber): انرژی ذخیره شده در فنر را میرا کرده و از نوسان مکرر بدنه جلوگیری می‌کند. کمک‌فنر معمولاً بین طبق پایینی (نزدیک به اتصال به توپی چرخ) و بدنه نصب می‌شود و به صورت تقریباً عمودی یا با زاویه قرار می‌گیرد.
- بوشینگ‌ها و مفاصل کروی (Bushings and Ball Joints): بوشینگ‌ها در نقاط اتصال طبق‌ها به بدنه، و مفاصل کروی در نقاط اتصال طبق‌ها به توپی چرخ، امکان حرکت مفصلی کنترل شده را فراهم کرده و لرزش و صدا را جذب می‌کنند.
نحوه کارکرد طبق‌دوبل
نحوه کارکرد طبق‌دوبل بر اساس حرکت مفصلی بازوهای بالایی و پایینی است که مسیر حرکت چرخ را در صفحه عمودی به دقت مشخص می‌کنند. طول و زوایای این دو طبق به گونه‌ای طراحی می‌شوند که با حرکت عمودی چرخ (در اثر ناهمواری یا غلتش بدنه در پیچ)، بتوان تغییرات زوایای چرخ (مانند کمبر، کستر و تو) را به صورت بهینه کنترل کرد. این کنترل دقیق بر هندسه چرخ، اصلی‌ترین مزیت طبق‌دوبل است. فنر و کمک‌فنر به صورت جداگانه (یا در واحد فنر و کمک‌فنر متحرک – Coilover) ضربات را جذب و میرا می‌کنند. در هنگام فرمان دادن، کل مجموعه طبق‌ها و توپی چرخ حول محوری که از مرکز مفاصل کروی بالایی و پایینی می‌گذرد، می‌چرخد.
مزایای سیستم تعلیق طبق‌دوبل
سیستم تعلیق طبق‌دوبل به دلیل قابلیت‌های مهندسی برتر خود، دارای مزایای قابل توجهی است:
- کنترل عالی بر هندسه چرخ: مهم‌ترین مزیت. با تنظیم طول و زاویه طبق‌های بالایی و پایینی، مهندسان می‌توانند تغییرات زاویه کمبر چرخ را در طول کورس تعلیق به حداقل برسانند یا آن را به صورت مطلوب (مثلاً کمبر منفی بیشتر در حین غلتش بدنه در پیچ) تنظیم کنند. این امر باعث می‌شود که سطح تماس تایر با جاده همواره در بهترین حالت ممکن حفظ شود که نتیجه آن افزایش چسبندگی، بهبود هندلینگ و پایداری در پیچ‌ها، و سایش یکنواخت‌تر تایر است. همچنین کنترل دقیقی بر زوایای کستر و تو فراهم می‌کند.
- کیفیت سواری بالا: از آنجایی که فنر و کمک‌فنر معمولاً به طبق پایینی متصل هستند و بار اصلی به زیرشاسی منتقل می‌شود، ضربات جاده به صورت مستقیم به بدنه خودرو منتقل نمی‌شوند که منجر به کاهش صدا و لرزش (NVH) و سواری راحت‌تر می‌شود.
- جدایی وظایف: بازوها عمدتاً وظیفه هدایت و کنترل هندسه چرخ را بر عهده دارند، در حالی که فنر و کمک‌فنر وظیفه جذب و میرایی انرژی را انجام می‌دهند. این جدایی می‌تواند فرآیند تنظیم و بهینه‌سازی عملکرد تعلیق را ساده‌تر کند.
- پتانسیل برای وزن فنربندی نشده پایین: در برخی طرح‌ها، با انتقال وزن فنر و کمک‌فنر به قسمت فنربندی شده، می‌توان وزن فنربندی نشده را کاهش داد.
معایب سیستم تعلیق طبق‌دوبل
با وجود مزایای عملکردی، سیستم تعلیق طبق‌دوبل دارای معایبی نیز هست که استفاده از آن را در خودروهای اقتصادی محدود می‌کند:
- پیچیدگی بیشتر: نسبت به طرح‌های ساده‌تر مانند مک‌فرسون استرات، دارای قطعات و نقاط اتصال (مفاصل) بیشتری است.
- هزینه تولید بالاتر: پیچیدگی بیشتر و قطعات بیشتر منجر به هزینه تولید بالاتری می‌شود.
- فضای اشغالی بیشتر: معمولاً به فضای عرضی (پهنای) بیشتری نیاز دارد، که این موضوع می‌تواند در قسمت جلوی خودروهای دیفرانسیل جلو که فضای موتور محدود است، چالش‌برانگیز باشد.
- نیاز به تنظیم دقیق: طراحی و تنظیم دقیق هندسه طبق‌های بالایی و پایینی برای دستیابی به عملکرد مطلوب نیازمند دانش مهندسی پیشرفته است.
کاربردهای طبق‌دوبل
به دلیل توانایی‌های برتر در هندلینگ و کیفیت سواری، سیستم تعلیق طبق‌دوبل معمولاً در کاربردهای زیر مورد استفاده قرار می‌گیرد:
- محور جلوی بسیاری از خودروهای اسپرت و لوکس: برای اولویت دادن به هندلینگ دقیق و کیفیت سواری.
- محور جلوی بسیاری از خودروهای دیفرانسیل عقب: به دلیل فضای بیشتر در قسمت موتور (نسبت به FWD) و تمرکز بر دینامیک رانندگی.
- محور عقب بسیاری از خودروهای لوکس و اسپرت: برای بهبود پایداری و هندلینگ محور عقب.
- خودروهای مسابقه‌ای: به دلیل قابلیت تنظیم دقیق هندسه و کنترل بر رفتار چرخ‌ها.
اهمیت طبق‌دوبل در طراحی خودرو
طبق‌دوبل به عنوان یکی از پیشرفته‌ترین طرح‌های سیستم تعلیق مستقل، نقش حیاتی در دستیابی خودروها به سطوح بالایی از عملکرد دینامیکی، پایداری در سرعت بالا و کیفیت سواری لوکس ایفا می‌کند. اهمیت طبق‌دوبل در طراحی خودرو در این است که به مهندسان اجازه می‌دهد تا با کنترل بی‌نظیر بر هندسه چرخ، پتانسیل چسبندگی تایرها را به حداکثر رسانده و ترکیبی بهینه از هندلینگ و راحتی را ارائه دهند. انتخاب طبق‌دوبل نشان‌دهنده تمرکز خودروساز بر ویژگی‌های دینامیکی و کیفیت رانندگی است، حتی با وجود افزایش هزینه و پیچیدگی.
نتیجه‌گیری
طبق‌دوبل (Double Wishbone) نوعی سیستم تعلیق مستقل است که با استفاده از دو بازوی کنترلی (طبق) در بالا و پایین مجموعه توپی چرخ، کنترل بسیار دقیقی بر حرکت و زوایای چرخ در طول کورس تعلیق فراهم می‌کند. اجزای اصلی سیستم تعلیق طبق‌دوبل شامل دو طبق بالایی و پایینی، توپی چرخ، فنر و کمک‌فنر است. مزایای سیستم تعلیق طبق‌دوبل مانند کنترل عالی بر هندسه چرخ، چسبندگی بالا و کیفیت سواری بهتر، آن را به انتخابی ایده‌آل برای خودروهای اسپرت و لوکس تبدیل کرده است. با وجود معایب سیستم تعلیق طبق‌دوبل مانند پیچیدگی و هزینه تولید بالاتر، کاربردهای طبق‌دوبل در خودروهایی که عملکرد دینامیکی در اولویت قرار دارد، نشان‌دهنده اهمیت طبق‌دوبل در طراحی خودرو به عنوان یکی از برترین طرح‌های سیستم تعلیق مستقل است.
