در طراحی خودروها، نحوه ارتباط چرخ‌ها با بدنه خودرو و نحوه واکنش آن‌ها به سطح جاده، نقشی بنیادین در تعیین ویژگی‌های رانندگی مانند کیفیت سواری، هندلینگ و پایداری ایفا می‌کند. در سیستم‌های تعلیق اولیه و ساده‌تر (سیستم‌های وابسته)، حرکت یک چرخ به صورت مستقیم بر حرکت چرخ دیگر در همان محور تأثیر می‌گذاشت. اما با پیشرفت فناوری، ایده سیستم تعلیق مستقل (Independent Suspension) مطرح و توسعه یافت. در سیستم تعلیق مستقل، هر چرخ قادر است به صورت نسبتاً مستقل از چرخ دیگر در همان محور، نسبت به ناهمواری‌های جاده واکنش نشان دهد. این استقلال حرکتی، انقلابی در زمینه کیفیت سواری، هندلینگ و ایمنی خودروها ایجاد کرده و آن را به استاندارد غالب در خودروهای مدرن تبدیل نموده است. این دانشنامه به بررسی مفهوم، اصل کارکرد، تفاوت با سیستم‌های وابسته، اجزای کلی، انواع رایج، و اهمیت سیستم تعلیق مستقل می‌پردازد.
سیستم تعلیق مستقل چیست؟ تعریف و اصل کارکرد

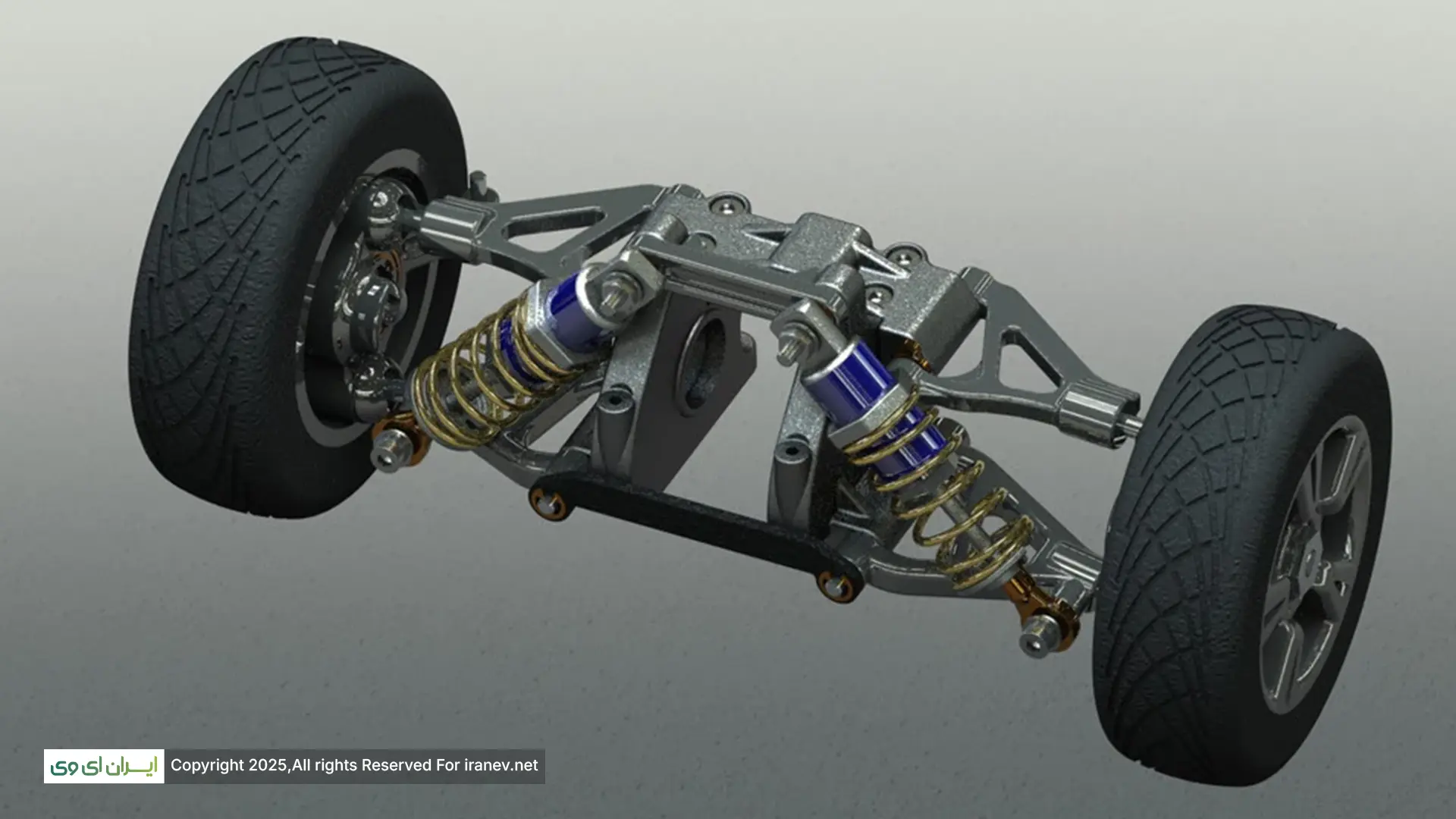

سیستم تعلیق مستقل (Independent Suspension) به هر نوع سیستم تعلیق گفته می‌شود که در آن، اتصال مکانیکی صلب بین چرخ‌های یک محور وجود نداشته باشد که حرکت یک چرخ را به صورت مستقیم و به همان میزان به چرخ دیگر منتقل کند. به عبارت دیگر، حرکت عمودی یک چرخ (مثلاً هنگام عبور از روی دست‌انداز) تأثیر ناچیزی بر موقعیت و حرکت چرخ دیگر در همان محور دارد. اصل کارکرد سیستم تعلیق مستقل بر این مبناستوار است که هر چرخ از طریق مجموعه‌ای از بازوها و اتصالات خود، به صورت جداگانه و مستقل از چرخ دیگر، به بدنه یا زیرشاسی خودرو متصل می‌شود. این امکان، به هر چرخ اجازه می‌دهد تا به صورت جداگانه ناهمواری‌های سطح جاده را دنبال کند.
این استقلال حرکتی، مزایای قابل توجهی در پی دارد و به همین دلیل، در خودروهای مدرن، چه در محور جلو و چه در محور عقب، این نوع سیستم تعلیق به طور گسترده‌ای استفاده می‌شود.
مقایسه با سیستم تعلیق وابسته (Dependent Suspension)
برای درک بهتر سیستم تعلیق مستقل، مقایسه آن با سیستم تعلیق وابسته (Dependent Suspension) ضروری است. در سیستم تعلیق وابسته (مانند محور صلب – Rigid Axle)، چرخ‌های یک محور توسط یک میله صلب و یکپارچه به هم متصل هستند. در نتیجه، اگر یک چرخ از روی ناهمواری عبور کند و به سمت بالا حرکت کند، این حرکت مستقیماً بر چرخ دیگر در همان محور تأثیر می‌گذارد و می‌تواند باعث کج شدن خودرو، از دست دادن نسبی تماس چرخ دیگر با جاده، و انتقال ضربه و لرزش به سمت دیگر خودرو شود.
تفاوت‌های کلیدی سیستم تعلیق مستقل با وابسته:
- ارتباط چرخ‌ها: در مستقل، چرخ‌ها مستقل عمل می‌کنند؛ در وابسته، حرکت آن‌ها به هم مرتبط است.
- وزن فنربندی نشده: در سیستم‌های مستقل معمولاً وزن فنربندی نشده (وزن چرخ‌ها، محورها، سیستم ترمز و بخشی از سیستم تعلیق که با فنر پشتیبانی نمی‌شود) کمتر از سیستم‌های وابسته با محور صلب سنگین است. وزن فنربندی نشده کمتر به چرخ اجازه می‌دهد تا سریع‌تر و بهتر ناهمواری‌های جاده را دنبال کرده و با آن تماس داشته باشد.
- کنترل هندسه چرخ: سیستم‌های مستقل امکان کنترل دقیق‌تر و بهینه‌تری بر تغییر زوایای چرخ (مانند کمبر و تو) در طول حرکت تعلیق را فراهم می‌کنند.
اجزای کلی در سیستم‌های تعلیق مستقل
اگرچه جزئیات اجزای سیستم تعلیق مستقل بسته به نوع طراحی (مک‌فرسون، طبق‌دوبل، چند اتصالی و غیره) متفاوت است، اما همه آن‌ها معمولاً از اجزای کلی زیر تشکیل شده‌اند:
- فنرها: برای تحمل وزن خودرو و جذب انرژی ضربات عمودی (مانند فنر لول یا فنر بادی).
- کمک‌فنرها یا میراکننده‌ها: برای کنترل نوسانات فنر و میرایی انرژی (Shock Absorbers / Dampers).
- بازوها و اتصالات: مجموعه‌ای از میله‌ها و بازوها که چرخ را به بدنه متصل کرده و حرکت آن را در مسیرهای مشخص هدایت می‌کنند (مانند طبق‌ها، بازوهای کنترلی، اتصالات).
- بوشینگ‌ها و مفاصل: برای ایجاد نقاط پیوت و جذب لرزش‌ها در نقاط اتصال بازوها.
انواع رایج سیستم‌های تعلیق مستقل (مثال‌ها)
در دسته سیستم تعلیق مستقل، طرح‌های مختلفی با پیچیدگی‌ها و ویژگی‌های عملکردی متفاوت وجود دارند که برخی از انواع رایج سیستم‌های تعلیق مستقل که قبلاً نیز به آن‌ها پرداختیم، عبارتند از:
- مک‌فرسون استرات (MacPherson Strut): رایج‌ترین نوع در محور جلو. ساده، کم‌حجم و ارزان، اما کنترل بر هندسه چرخ محدودتر است. (متن مربوط به مک‌فرسون استرات را مطالعه کنید.)
- طبق‌دوبل (Double Wishbone): استفاده از دو بازوی کنترلی بالا و پایین. کنترل بسیار دقیق بر هندسه چرخ و هندلینگ عالی، اما پیچیده‌تر و گران‌تر. (متن مربوط به طبق‌دوبل را مطالعه کنید.)
- چند اتصالی (Multi-link): استفاده از تعداد بیشتری (معمولاً ۳ تا ۵) بازو. پیچیده‌ترین اما با بیشترین امکان کنترل بر هندسه چرخ برای بهینه‌سازی همزمان راحتی و هندلینگ. رایج در محور عقب خودروهای مدرن. (متن مربوط به چند اتصالی را مطالعه کنید.)
- (انواع دیگر): سیستم‌هایی مانند نیمه‌طولی (Semi-trailing Arm) که در برخی خودروهای قدیمی‌تر رایج بوده‌اند یا طرح‌های خاص دیگر.
همه این سیستم‌ها بر پایه اصل “حرکت مستقل چرخ‌ها” عمل می‌کنند و تفاوت آن‌ها در تعداد بازوها، نحوه آرایش آن‌ها و در نتیجه، میزان کنترل دقیق‌تر یا ساده‌تر بر هندسه چرخ است.
مزایای کلی استفاده از سیستم تعلیق مستقل
استفاده از سیستم تعلیق مستقل به طور کلی، مزایای قابل توجهی نسبت به سیستم‌های تعلیق وابسته دارد:
- کیفیت سواری بهتر: با جذب مستقل ضربات توسط هر چرخ، لرزش و ضربه کمتری به کابین منتقل می‌شود و سواری راحت‌تر و نرم‌تر است، به خصوص روی جاده‌های ناهموار.
- هندلینگ و چسبندگی بالاتر: هر چرخ می‌تواند بهتر با سطح جاده تماس داشته باشد، به خصوص در پیچ‌ها و روی ناهمواری‌ها. این امر چسبندگی را افزایش داده و منجر به هندلینگ دقیق‌تر، پایداری بیشتر و کاهش خطر از دست دادن کنترل می‌شود.
- کاهش وزن فنربندی نشده: این امر به چرخ اجازه می‌دهد تا بهتر ناهمواری‌ها را دنبال کرده و در نتیجه تماس پایدارتری با جاده داشته باشد.
- امکان تنظیم دقیق‌تر: سیستم‌های مستقل (به خصوص چند اتصالی) امکان تنظیم دقیق هندسه تعلیق را برای بهینه‌سازی ویژگی‌های عملکردی خاص فراهم می‌کنند.
- ایمنی بیشتر: بهبود هندلینگ و پایداری مستقیماً به افزایش ایمنی خودرو کمک می‌کند.
معایب و چالش‌های سیستم تعلیق مستقل (به طور کلی)
با وجود مزایای فراوان، سیستم‌های تعلیق مستقل در مقایسه با سیستم‌های وابسته، دارای معایب و چالش‌هایی نیز هستند:
- پیچیدگی بیشتر: به طور کلی دارای قطعات و نقاط اتصال بیشتری هستند که طراحی و ساخت آن‌ها را پیچیده‌تر می‌کند.
- هزینه تولید بالاتر: پیچیدگی بیشتر معمولاً منجر به هزینه تولید بالاتری می‌شود.
- نیاز به فضای بیشتر: برخی طرح‌های مستقل ممکن است نسبت به محورهای صلب، فضای بیشتری را اشغال کنند.
- نیاز به تنظیم دقیق: تنظیم زوایای چرخ در سیستم‌های مستقل (به خصوص چند اتصالی) پیچیده‌تر است و نیاز به ابزار دقیق‌تری دارد.
اهمیت سیستم تعلیق مستقل در خودروهای مدرن
سیستم تعلیق مستقل به دلیل مزایای چشمگیر خود در زمینه کیفیت سواری، هندلینگ و ایمنی، به استاندارد غالب در خودروهای مدرن تبدیل شده است. امروزه، اکثر قریب به اتفاق خودروهای سواری، کراس‌اوورها و بسیاری از ون‌ها و شاسی‌بلندها از این نوع سیستم تعلیق، چه در محور جلو و چه در محور عقب، بهره می‌برند. اهمیت سیستم تعلیق مستقل در خودروهای مدرن در این است که امکان دستیابی به سطح بالایی از آسایش سرنشینان در کنار قابلیت‌های دینامیکی و پایداری مورد نیاز برای رانندگی در سرعت‌های بالا و شرایط متغیر جاده را فراهم کرده است.
نتیجه‌گیری
سیستم تعلیق مستقل (Independent Suspension) سیستمی است که در آن هر چرخ می‌تواند به صورت مستقل از چرخ دیگر در همان محور نسبت به ناهمواری‌های جاده واکنش نشان دهد. اصل کارکرد سیستم تعلیق مستقل بر پایه اتصال جداگانه هر چرخ به بدنه از طریق بازوها و اتصالات است. مقایسه با سیستم تعلیق وابسته نشان می‌دهد که سیستم‌های مستقل با غلبه بر محدودیت‌های محور صلب، مزایای کلی استفاده از سیستم تعلیق مستقل مانند کیفیت سواری بهتر، هندلینگ بالاتر و کاهش وزن فنربندی نشده را فراهم می‌کنند. انواع رایج سیستم‌های تعلیق مستقل شامل مک‌فرسون استرات، طبق‌دوبل و چند اتصالی هستند که هر یک پیچیدگی و قابلیت‌های متفاوتی دارند. با وجود معایب و چالش‌های سیستم تعلیق مستقل مانند پیچیدگی و هزینه، اهمیت سیستم تعلیق مستقل در خودروهای مدرن آن را به فناوری غالب و عنصری کلیدی در دستیابی به استانداردهای بالای راحتی و ایمنی در خودروهای امروزی تبدیل کرده است.
