در تکامل سیستم‌های تعلیق مستقل، هدف همواره دستیابی به کنترل دقیق‌تر بر حرکت چرخ‌ها برای بهینه‌سازی همزمان کیفیت سواری، هندلینگ، پایداری و چسبندگی بوده است. سیستم تعلیق چند اتصالی (Multi-link Suspension) اوج این مسیر تکامل محسوب می‌شود. این سیستم تعلیق که با استفاده از تعداد بیشتری (معمولاً سه تا پنج) بازوی کنترلی یا اتصال مجزا برای اتصال مجموعه توپی چرخ به بدنه خودرو مشخص می‌شود، امکان کنترل بی‌سابقه‌ای بر هندسه چرخ در طول دامنه حرکت تعلیق فراهم می‌آورد. چند اتصالی به دلیل انعطاف‌پذیری بالا در طراحی و توانایی‌های برتر خود، به طور فزاینده‌ای در محور عقب و گاهی در محور جلوی خودروهای مدرن استفاده می‌شود و به عنوان یکی از پیشرفته‌ترین طرح‌های سیستم تعلیق مستقل شناخته می‌شود. این دانشنامه به بررسی مفهوم، اجزای اصلی، نحوه کارکرد، مزایا و معایب، و کاربردهای سیستم تعلیق چند اتصالی می‌پردازد.
چند اتصالی چیست؟ تعریف و اجزای اصلی

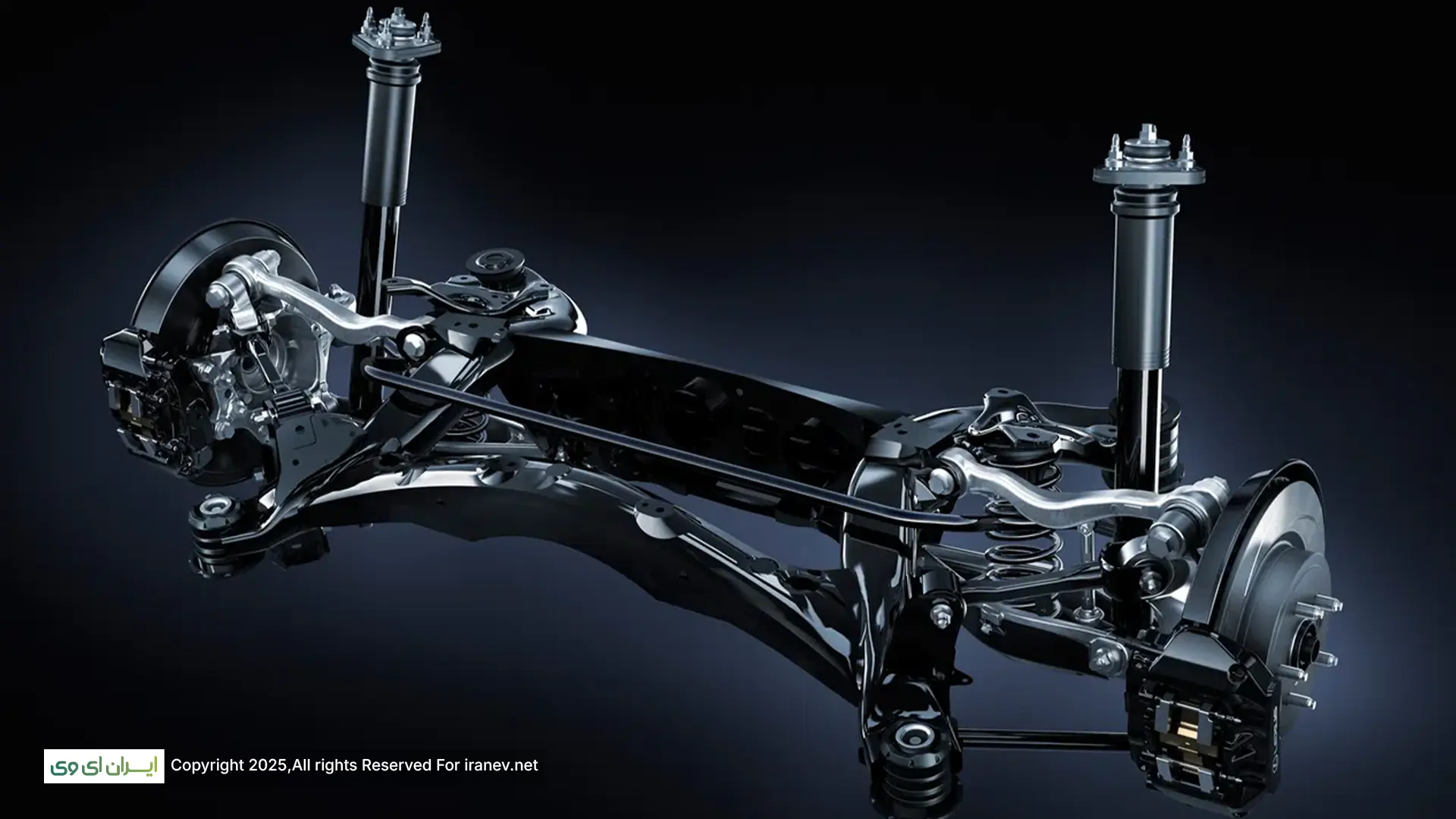

سیستم تعلیق چند اتصالی (Multi-link) نوعی سیستم تعلیق مستقل است که در آن، مجموعه توپی چرخ از طریق چندین بازوی کنترلی مجزا (معمولاً بیش از دو بازو، برخلاف طبق‌دوبل) به بدنه یا زیرشاسی خودرو متصل می‌شود. هر یک از این بازوها در طول، زاویه و نقطه اتصال خود به دقت طراحی می‌شوند تا با همکاری یکدیگر، مسیر حرکت مجموعه چرخ را در فضای سه‌بعدی کنترل کنند. اجزای اصلی سیستم تعلیق چند اتصالی شامل:
- بازوهای کنترلی متعدد (Multiple Control Arms / Links): این هسته سیستم است. تعداد و شکل این بازوها (که می‌توانند صاف یا خمیده باشند) بسته به طراحی خاص متفاوت است، اما معمولاً شامل ۳ تا ۵ بازو یا اتصال مجزا هستند که توپی چرخ را در جهات مختلف (جانبی، طولی، عمودی) مهار و هدایت می‌کنند.
- مجموعه توپی چرخ (Knuckle / Hub Carrier): قطعه‌ای است که بلبرینگ چرخ، چرخ و اجزای ترمز به آن متصل می‌شوند و به بازوهای کنترلی متعدد متصل می‌گردد.
- فنر (Spring): وظیفه تحمل وزن خودرو و جذب انرژی ضربات عمودی را بر عهده دارد (معمولاً فنر لول یا فنر بادی). نقطه اتصال فنر می‌تواند متفاوت باشد.
- کمک‌فنر یا میراکننده (Damper / Shock Absorber): نوسانات فنر را میرا می‌کند. نقطه اتصال آن نیز می‌تواند متفاوت باشد.
- بوشینگ‌ها و مفاصل کروی (Bushings and Ball Joints): امکان حرکت مفصلی کنترل شده در نقاط اتصال بازوها به بدنه و توپی چرخ را فراهم کرده و به جذب لرزش‌ها کمک می‌کنند.
نحوه کارکرد چند اتصالی
نحوه کارکرد سیستم تعلیق چند اتصالی بر اساس ایجاد یک مکانیزم هندسی پیچیده اما بسیار قابل کنترل با استفاده از چندین بازوی متصل به یکدیگر است. با حرکت عمودی چرخ (در اثر ناهمواری جاده یا غلتش بدنه)، طول، زاویه و نقاط پیوت بازوها باعث می‌شوند که مجموعه چرخ مسیر دقیقی را در فضا دنبال کند. این طراحی به مهندسان اجازه می‌دهد تا با تنظیم دقیق طول و محل قرارگیری هر بازو، تأثیر حرکت عمودی چرخ بر زوایای مهمی مانند کمبر، تو، و کستر را به صورت مستقل و بهینه کنترل کنند. هدف، حفظ بهترین سطح تماس ممکن بین تایر و جاده در تمام شرایط (به خصوص در پیچ‌ها و روی ناهمواری‌ها) است. فنر و کمک‌فنر به صورت جداگانه ضربات را جذب و نوسانات را میرا می‌کنند.
مزایای سیستم تعلیق چند اتصالی
سیستم تعلیق چند اتصالی به دلیل پیچیدگی بیشتر خود، مزایای عملکردی قابل توجهی دارد که آن را به انتخابی ایده‌آل برای خودروهای مدرن تبدیل کرده است:
- بالاترین سطح کنترل بر هندسه چرخ: اصلی‌ترین و مهم‌ترین مزیت. تعداد بیشتر بازوها به مهندسان آزادی عمل بیشتری در تنظیم دقیق نحوه تغییر زوایای کمبر، تو و کستر در طول کورس تعلیق می‌دهد. این امکان پتانسیل چسبندگی تایر را به حداکثر می‌رساند و هندلینگ، پایداری و دقت فرمان‌پذیری را به طرز چشمگیری بهبود می‌بخشد.
- بهترین ترکیب از راحتی و هندلینگ: می‌توان آن را به گونه‌ای طراحی کرد که هم در جذب ضربات طولی جاده (برای راحتی سواری) عالی عمل کند و هم در مقاومت در برابر نیروهای جانبی در پیچ‌ها (برای هندلینگ اسپرت). این توانایی در ایجاد تعادل بین این دو ویژگی متضاد، نقطه قوت بزرگ چند اتصالی است.
- کاهش عالی صدا، لرزش و کوبش (NVH): طراحی با چندین بازو و استفاده از بوشینگ‌ها به جذب و میرایی بهتر لرزش‌ها و صداهای ناشی از جاده کمک کرده و سواری آرام‌تری را فراهم می‌کند.
- انعطاف‌پذیری در طراحی: می‌توان آن را برای سازگاری با انواع مختلف خودروها (سدان، هاچ‌بک، شاسی‌بلند) و پیکربندی‌های مختلف (FWD, RWD, AWD) طراحی کرد.
- کنترل بهتر بر حرکت‌های بدنه: امکان کنترل دقیق‌تر بر پدیده‌هایی مانند Dive (شیرجه زدن در ترمز) و Squat (بلند شدن در شتاب‌گیری).
معایب سیستم تعلیق چند اتصالی
با وجود برتری‌های عملکردی، سیستم تعلیق چند اتصالی دارای معایبی نیز هست:
- بیشترین پیچیدگی: نسبت به مک‌فرسون استرات و طبق‌دوبل، تعداد قطعات، بازوها و نقاط اتصال آن بیشتر است.
- بیشترین هزینه تولید: پیچیدگی و تعداد قطعات بیشتر منجر به بالاترین هزینه تولید در بین انواع رایج سیستم‌های تعلیق می‌شود.
- نیاز به فضای بیشتر (گاهی): بسته به طراحی، ممکن است فضای بیشتری را نسبت به طرح‌های ساده‌تر اشغال کند.
- نیاز به تنظیم دقیق و نگهداری: طراحی و تنظیم دقیق هندسه آن پیچیده است و در صورت آسیب، تنظیم مجدد یا تعمیر آن نیازمند دانش و تجهیزات تخصصی است. تعداد بیشتر نقاط اتصال می‌تواند به مرور زمان بیشتر مستعد سایش باشد.
کاربردهای چند اتصالی
به دلیل توانایی‌های برتر در ارائه ترکیبی بهینه از راحتی و هندلینگ، سیستم تعلیق چند اتصالی به طور فزاینده‌ای در کاربردهای زیر مورد استفاده قرار می‌گیرد:
- محور عقب اکثر خودروهای سواری مدرن: از خودروهای کامپکت (در نسخه‌های گران‌تر) تا سدان‌ها و شاسی‌بلندهای متوسط و بزرگ. این سیستم جایگزین رایجی برای محور پیچشی و حتی گاهی طبق‌دوبل در محور عقب شده است.
- محور جلوی برخی خودروهای لوکس و اسپرت پیشرفته: در خودروهایی که بالاترین سطح هندلینگ و کیفیت سواری در اولویت قرار دارد.
اهمیت چند اتصالی در طراحی خودرو
سیستم تعلیق چند اتصالی به عنوان پیشرفته‌ترین و همه‌کاره‌ترین طرح سیستم تعلیق مستقل، نقش محوری در دستیابی خودروهای مدرن به استانداردهای بالای راحتی، هندلینگ و پایداری ایفا می‌کند. اهمیت چند اتصالی در طراحی خودرو در این است که به مهندسان اجازه می‌دهد تا با کنترل دقیق و مستقل بر هر درجه آزادی حرکت چرخ، عملکرد دینامیکی خودرو را در طیف وسیعی از شرایط بهینه کنند. انتخاب چند اتصالی نشان‌دهنده تمرکز بر ارائه بهترین تجربه رانندگی ممکن از نظر راحتی و قابلیت‌های دینامیکی است، حتی با وجود افزایش هزینه و پیچیدگی.
نتیجه‌گیری
سیستم تعلیق چند اتصالی (Multi-link) نوعی سیستم تعلیق مستقل پیشرفته است که با استفاده از چندین بازوی کنترلی مجزا، کنترل بسیار دقیق و قابل تنظیمی بر حرکت و زوایای چرخ‌ها فراهم می‌آورد. اجزای اصلی سیستم تعلیق چند اتصالی شامل بازوهای متعدد، توپی چرخ، فنر و کمک‌فنر است. مزایای سیستم تعلیق چند اتصالی مانند بالاترین سطح کنترل بر هندسه چرخ، بهترین ترکیب از راحتی و هندلینگ، و کاهش NVH، آن را به انتخابی ایده‌آل برای محور عقب اکثر خودروهای مدرن و محور جلوی خودروهای لوکس/اسپرت تبدیل کرده است. با وجود معایب سیستم تعلیق چند اتصالی مانند پیچیدگی و هزینه تولید بالاتر، کاربردهای چند اتصالی و اهمیت چند اتصالی در طراحی خودرو نشان‌دهنده جایگاه آن به عنوان یکی از برترین طرح‌های سیستم تعلیق مستقل برای دستیابی به سطوح بالای عملکرد و راحتی است.
