یکی از اولین اطلاعاتی که رانندگان خودروهای برقی به دنبال آن هستند، میزان شارژ باقیمانده در باتری خودرو است. این اطلاعات حیاتی، معادل نشانگر سطح سوخت در خودروهای بنزینی است و به راننده کمک می‌کند تا بداند تا چه مسافتی دیگر می‌تواند رانندگی کند یا چه زمانی نیاز به شارژ مجدد دارد. این اطلاعات با مفهوم وضعیت شارژ (State of Charge – SOC) بیان می‌شود. وضعیت شارژ درصدی از ظرفیت کل باتری است که در لحظه در دسترس است و آماده استفاده می‌باشد. درک مفهوم SOC و نحوه پایش آن برای استفاده بهینه از باتری‌ها، برنامه‌ریزی شارژ و درک عملکرد خودروهای برقی ضروری است. این دانشنامه به بررسی مفهوم، نحوه تخمین، ارتباط با سایر مفاهیم باتری، و اهمیت وضعیت شارژ می‌پردازد.
SOC چیست؟ تعریف و مفهوم اصلی
وضعیت شارژ (SOC) درصدی از حداکثر ظرفیت یک باتری است که در یک لحظه مشخص، شارژ در آن ذخیره شده است. این عدد معمولاً به صورت درصدی از ۰% (کاملاً خالی) تا ۱۰۰% (کاملاً پر) بیان می‌شود و نشان‌دهنده میزان انرژی باقیمانده در باتری است که قابل استفاده می‌باشد.

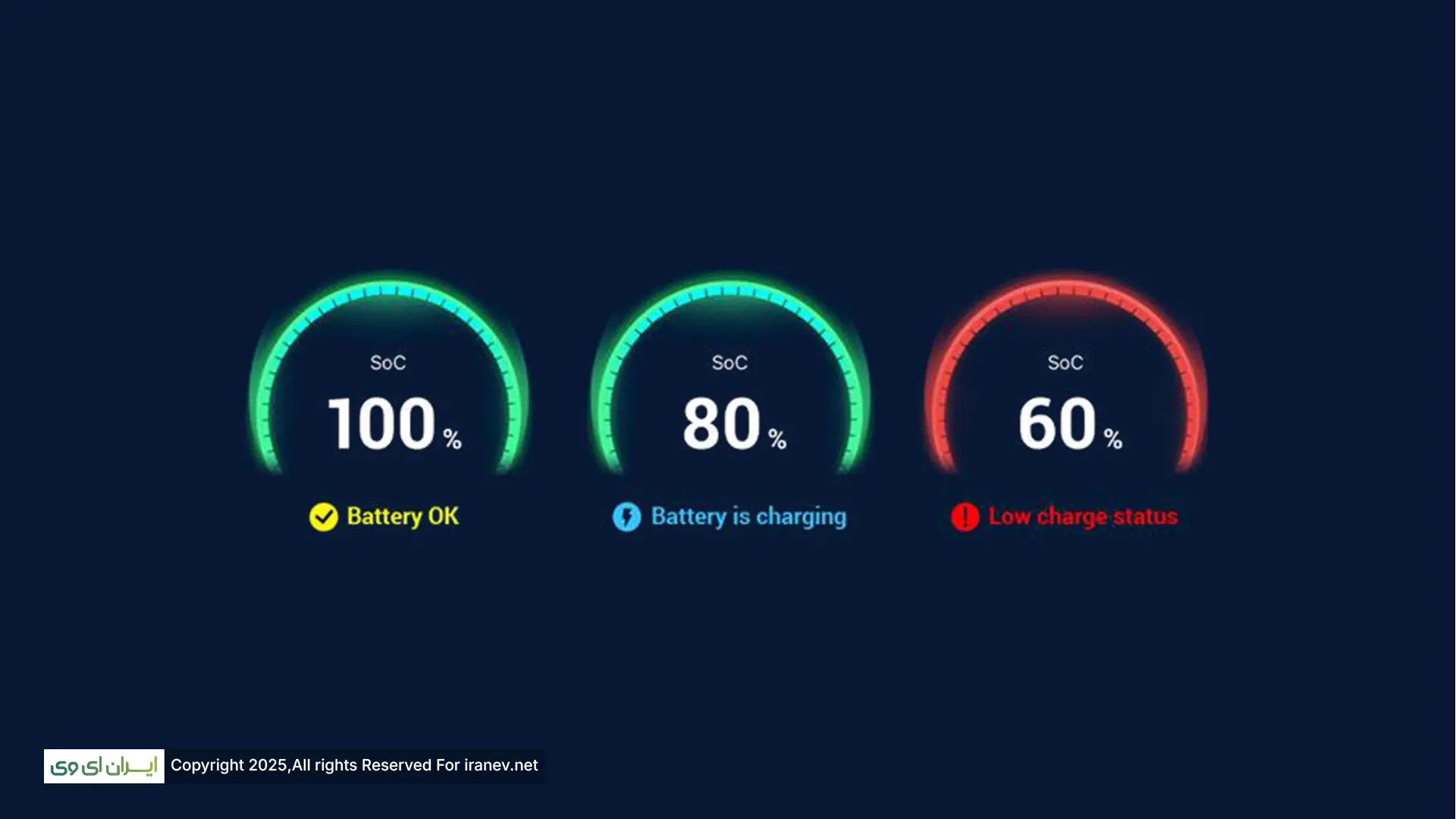

SOC معادل عقربه بنزین در خودروهای با موتور احتراق داخلی است و اصلی‌ترین شاخصی است که کاربر از طریق آن میزان انرژی باقیمانده در باتری خودروی برقی خود را متوجه می‌شود. این اطلاعات بر روی داشبورد یا صفحه نمایش مرکزی خودرو نمایش داده می‌شود.
نحوه تخمین وضعیت شارژ توسط BMS
برخلاف اندازه‌گیری سطح سوخت که نسبتاً ساده است، نحوه تخمین وضعیت شارژ (SOC) یک باتری، به خصوص در حین استفاده، یک فرایند پیچیده و نیازمند محاسبات دقیق است. سیستم‌های مدیریت باتری (Battery Management Systems – BMS) در خودروهای برقی و دستگاه‌های الکترونیکی پیشرفته، با استفاده از روش‌های مختلف و الگوریتم‌های پیچیده، SOC را تخمین می‌زنند:
- اندازه‌گیری ولتاژ (Voltage Measurement): یکی از ساده‌ترین روش‌ها، اندازه‌گیری ولتاژ ترمینال باتری است. هرچند ولتاژ باتری با تغییر SOC تغییر می‌کند، اما این رابطه خطی نیست و تحت تأثیر عواملی مانند دما، جریان شارژ/دشارژ و عمر باتری قرار می‌گیرد. بنابراین، تنها اندازه‌گیری ولتاژ به تنهایی برای تخمین دقیق SOC کافی نیست.
- شمارش کولن (Coulomb Counting / Current Integration): این روش با اندازه‌گیری جریان الکتریکی ورودی (هنگام شارژ) و خروجی (هنگام دشارژ) باتری در طول زمان و انتگرال‌گیری از آن، میزان کل باری که از باتری عبور کرده است را محاسبه می‌کند. با دانستن وضعیت اولیه SOC و میزان بار ورودی/خروجی، سیستم می‌تواند وضعیت فعلی SOC را تخمین بزند. این روش نیازمند اندازه‌گیری دقیق جریان است و با گذشت زمان و تجمع خطاهای اندازه‌گیری، ممکن است دقت آن کاهش یابد.
- الگوریتم‌های پیچیده و مدل‌سازی (Complex Algorithms and Modeling): سیستم‌های BMS مدرن از ترکیب روش‌های اندازه‌گیری ولتاژ و شمارش کولن، به همراه اطلاعات دیگری مانند دما، مقاومت داخلی باتری، و مدل‌های ریاضی پیچیده از رفتار باتری، برای تخمین دقیق‌تر SOC استفاده می‌کنند. این الگوریتم‌ها می‌توانند اثرات دما، نرخ شارژ/دشارژ و عمر باتری را نیز در نظر بگیرند.
BMS به طور پیوسته در حال پایش و به‌روزرسانی تخمین SOC است تا اطلاعات دقیقی را به راننده و سایر سیستم‌های خودرو ارائه دهد.
ارتباط SOC با عمق تخلیه (DOD)
مفهوم وضعیت شارژ (SOC) ارتباط تنگاتنگی و معکوسی با مفهوم عمق تخلیه (Depth of Discharge – DOD) دارد که قبلاً به آن پرداختیم. DOD درصدی از ظرفیت باتری است که تخلیه شده، در حالی که SOC درصدی است که باقی مانده است.
رابطه این دو مفهوم به سادگی به صورت زیر است:
[ \text{SOC (%)} = 100% – \text{DOD (%)} ]
برای مثال، اگر عمق تخلیه (DOD) یک باتری ۴۰% باشد، وضعیت شارژ (SOC) آن برابر با ۶۰% خواهد بود. هرچه SOC بالاتر باشد، DOD کمتر است و بالعکس.
اهمیت SOC در کاربرد عملی و مدیریت باتری
وضعیت شارژ (SOC) نقش محوری در کاربرد عملی و مدیریت باتری ایفا می‌کند:
- نمایش اطلاعات به راننده: اصلی‌ترین کاربرد، نمایش میزان شارژ باقیمانده به راننده برای اطلاع از وضعیت انرژی خودرو.
- تخمین برد حرکتی (Driving Range): سیستم‌های خودرو از SOC فعلی و مصرف انرژی در شرایط رانندگی گذشته برای تخمین مسافتی که خودرو می‌تواند با شارژ باقیمانده طی کند (برد حرکتی)، استفاده می‌کنند.
- برنامه‌ریزی شارژ: رانندگان بر اساس SOC فعلی، زمان و مکان مناسب برای شارژ بعدی را برنامه‌ریزی می‌کنند.
- مدیریت عملکرد خودرو: برخی سیستم‌های خودرو ممکن است عملکرد خود (مثلاً سیستم تهویه مطبوع یا محدودیت‌های شتاب‌گیری) را بر اساس SOC تنظیم کنند تا از تخلیه کامل باتری جلوگیری شود.
- مدیریت شارژ و دشارژ توسط BMS: BMS از اطلاعات SOC برای کنترل فرایندهای شارژ (پایان دادن به شارژ در ۱۰۰% برای جلوگیری از شارژ بیش از حد) و دشارژ (محدود کردن دشارژ در سطوح پایین برای جلوگیری از آسیب به باتری) استفاده می‌کند.
- تعادل سلولی (Cell Balancing): BMS از اطلاعات SOC تک‌تک سلول‌ها برای انجام فرایند تعادل سلولی استفاده می‌کند تا اطمینان حاصل شود که همه سلول‌ها به صورت یکنواخت شارژ/دشارژ می‌شوند و عمر بسته باتری افزایش یابد.
عوامل مؤثر بر دقت نمایش SOC
تخمین دقیق وضعیت شارژ یک چالش مهندسی است و عوامل مؤثر بر دقت نمایش SOC عبارتند از:
- عمر و تخریب باتری (Degradation): با گذشت زمان و استفاده، ظرفیت کل باتری کاهش می‌یابد. سیستم BMS باید این کاهش ظرفیت را در نظر بگیرد تا تخمین SOC همچنان بر اساس ظرفیت واقعی باتری دقیق باشد.
- تأثیر دما: دما به شدت بر رفتار شیمیایی باتری و ولتاژ آن تأثیر می‌گذارد که تخمین SOC را پیچیده می‌کند. سیستم‌های مدیریت حرارتی باتری (BTMS) به کنترل دما کمک می‌کنند.
- نرخ شارژ و دشارژ: سرعت برداشت یا اضافه کردن انرژی (C-rate) نیز می‌تواند بر ولتاژ و رفتار باتری تأثیر بگذارد.
- تفاوت بین سلول‌ها: در بسته‌های بزرگ باتری، سلول‌های مختلف ممکن است رفتار متفاوتی داشته باشند و BMS باید وضعیت هر سلول را پایش کند.
- خطاهای اندازه‌گیری انباشته: در روش شمارش کولن، خطاهای کوچک در اندازه‌گیری جریان می‌توانند با گذشت زمان تجمع یافته و دقت تخمین را کاهش دهند.
اهمیت SOC در رابط کاربری و مدیریت انرژی
وضعیت شارژ (SOC) نه تنها یک پارامتر فنی برای BMS است، بلکه مهم‌ترین اطلاعات در رابط کاربری خودروهای برقی برای راننده محسوب می‌شود. اهمیت SOC در این است که اساس برنامه‌ریزی سفر، تصمیم‌گیری برای شارژ و مدیریت مصرف انرژی توسط کاربر است. نمایش دقیق و قابل اعتماد SOC یکی از معیارهای مهم در کیفیت سیستم مدیریت باتری یک خودروی برقی است.
نتیجه‌گیری
وضعیت شارژ (State of Charge – SOC) درصدی از ظرفیت کل باتری است که شارژ در آن باقی مانده و مهم‌ترین شاخص برای راننده در مورد میزان انرژی در دسترس در خودروهای برقی است. نحوه تخمین وضعیت شارژ توسط BMS یک فرایند پیچیده مبتنی بر اندازه‌گیری ولتاژ، شمارش کولن و الگوریتم‌های پیشرفته است. SOC ارتباط مستقیمی با عمق تخلیه (DOD) دارد و در کاربرد عملی و مدیریت باتری (مانند تخمین برد، برنامه‌ریزی شارژ و کنترل BMS) نقش محوری ایفا می‌کند. با وجود عوامل مؤثر بر دقت نمایش SOC (مانند عمر باتری و دما)، نمایش دقیق آن برای تجربه کاربری خوب و مدیریت بهینه باتری حیاتی است. SOC یکی از اصطلاحات بنیادین در واژگان خودروهای برقی و عنصری اساسی در فناوری باتری‌های مدرن است.
