در هر خودرویی، چرخ‌ها تنها نقاط تماس با سطح جاده هستند. برای اینکه سرنشینان بتوانند سفری راحت و ایمن داشته باشند و خودرو نیز قابلیت کنترل و پایداری لازم را در سرعت‌ها و شرایط مختلف جاده داشته باشد، وجود یک واسطه هوشمند بین چرخ‌ها و بدنه خودرو ضروری است. سیستم تعلیق (Suspension System) همان مجموعه‌ای از قطعات است که این نقش حیاتی را ایفا می‌کند. سیستم تعلیق به چرخ‌ها اجازه می‌دهد تا پستی و بلندی‌های جاده را دنبال کنند و همزمان بدنه خودرو را تا حد امکان ثابت و پایدار نگه دارند. این سیستم تأثیر مستقیمی بر کیفیت سواری، هندلینگ، ترمزگیری و پایداری کلی خودرو دارد و یکی از پیچیده‌ترین بخش‌های مهندسی خودرو محسوب می‌شود. این دانشنامه به بررسی مفهوم، وظایف اصلی، اجزای کلیدی، انواع مختلف، و اهمیت سیستم تعلیق می‌پردازد.
سیستم تعلیق چیست؟ تعریف و وظایف اصلی آن

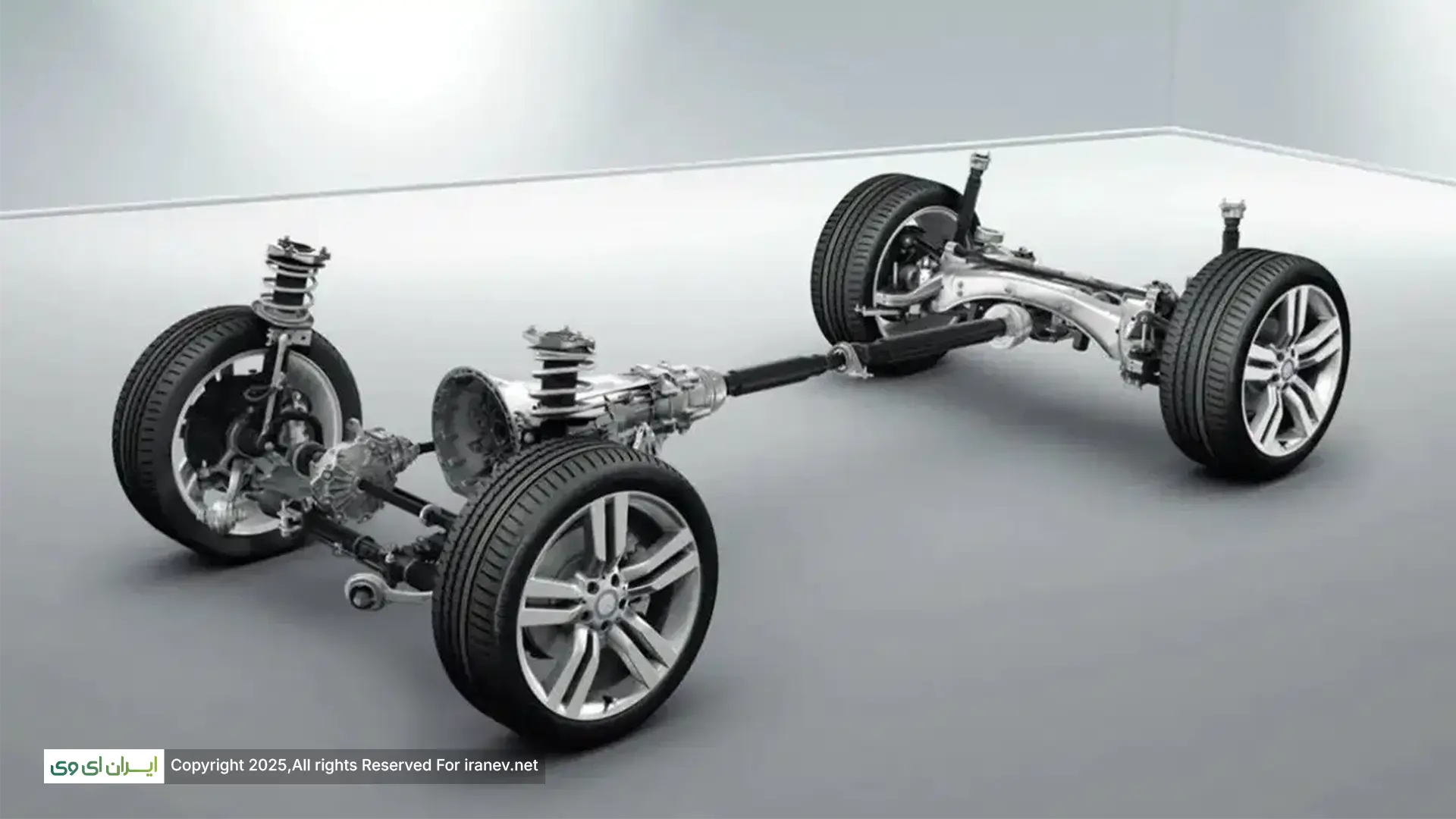

سیستم تعلیق مجموعه‌ای از فنرها، کمک‌فنرها، بازوها، بوشینگ‌ها و اتصالات است که چرخ‌ها یا محورهای خودرو را به بدنه (شاسی یا یکپارچه) متصل می‌کند. این سیستم رابط بین بدنه خودرو و سطح جاده است. وظایف اصلی سیستم تعلیق چندگانه و حیاتی هستند:
- تحمل وزن خودرو (Load Bearing): سیستم تعلیق، وزن بدنه خودرو و هرگونه بار یا سرنشین را تحمل کرده و آن را به چرخ‌ها منتقل می‌کند. فنرها در این زمینه نقش اصلی را دارند.
- جذب ضربات و لرزش‌های جاده (Shock Absorption): هنگام عبور چرخ‌ها از روی ناهمواری‌های جاده (دست‌اندازها، چاله‌ها، ترک‌ها)، سیستم تعلیق این ضربات و لرزش‌ها را جذب و میرا می‌کند تا به بدنه خودرو و سرنشینان منتقل نشوند و کیفیت سواری راحت‌تری فراهم شود. فنرها انرژی ضربه را جذب و ذخیره می‌کنند و کمک‌فنرها این انرژی را میرا می‌نمایند.
- حفظ تماس چرخ‌ها با سطح جاده (Road Holding): سیستم تعلیق با اجازه دادن به چرخ‌ها برای دنبال کردن خطوط و ناهمواری‌های سطح جاده، اطمینان حاصل می‌کند که لاستیک‌ها تا حد امکان تماس مؤثری با زمین داشته باشند. حفظ این تماس برای انتقال نیروی پیشرانه، ترمزگیری مؤثر و فرمان‌پذیری دقیق حیاتی است.
- کنترل حرکت بدنه خودرو: سیستم تعلیق حرکت‌های ناخواسته بدنه مانند غلتش (Roll) در هنگام پیچیدن، شیرجه زدن دماغه (Dive) هنگام ترمزگیری شدید، و بلند شدن دماغه (Squat) هنگام شتاب‌گیری را کنترل و محدود می‌کند.
- حفظ هندسه و موقعیت چرخ‌ها (Wheel Alignment): سیستم تعلیق، زوایای چرخ‌ها (مانند کمبر، کستر و تو) را در حین حرکت خودرو حفظ می‌کند تا پایداری، سایش یکنواخت تایر و فرمان‌پذیری صحیح تضمین شود.
اجزای کلیدی سیستم تعلیق
یک سیستم تعلیق صرف‌نظر از نوع آن، معمولاً از اجزای کلیدی زیر تشکیل شده است:
- فنرها (Springs): وظیفه اصلی تحمل وزن خودرو و جذب انرژی ناشی از ضربات عمودی جاده را بر عهده دارند. انواع مختلفی دارند از جمله فنرهای لول (Coil Springs – رایج‌ترین)، فنرهای شمشی (Leaf Springs – در خودروهای سنگین یا باری)، میله‌های پیچشی (Torsion Bars – در برخی خودروهای قدیمی‌تر یا خاص) و فنرهای بادی (Air Springs – در سیستم‌های تعلیق بادی پیشرفته).
- کمک‌فنرها یا میراکننده‌ها (Dampers / Shock Absorbers): انرژی ذخیره شده در فنرها را میرا کرده و از نوسان مکرر بدنه خودرو جلوگیری می‌کنند. کمک‌فنرها نقش حیاتی در کنترل حرکت فنرها و حفظ تماس چرخ با جاده پس از عبور از ناهمواری دارند. در سیستم‌های مک‌فرسون استرات، کمک‌فنر و فنر در یک واحد ترکیب می‌شوند که نقش سازه‌ای نیز دارد.
- بازوها و اتصالات (Linkages / Arms): مجموعه‌ای از میله‌ها، بازوها (مانند طبق‌ها – Control Arms / Wishbones) و اتصالات که چرخ‌ها را به بدنه خودرو متصل کرده و حرکت آن‌ها را در جهت‌های خاص هدایت و محدود می‌کنند. این اجزا در حفظ هندسه تعلیق نقش دارند.
- بوشینگ‌ها و مفاصل (Bushings and Joints): قطعاتی معمولاً لاستیکی یا پلی‌اورتانی که در نقاط اتصال اجزای تعلیق استفاده می‌شوند. آن‌ها امکان حرکت کنترل شده بین قطعات فلزی را فراهم کرده، صدا و لرزش را جذب می‌کنند و از انتقال مستقیم ضربات جلوگیری می‌نمایند.
- میل موج‌گیر یا میله تعادل (Anti-roll Bar / Sway Bar / Stabilizer Bar – در اکثر خودروها): میله‌ای فولادی که دو سمت سیستم تعلیق یک محور را به هم متصل می‌کند. وظیفه اصلی آن، کاهش غلتش جانبی بدنه خودرو در هنگام پیچیدن است.
انواع سیستم‌های تعلیق (ارتباط با انواع محور)
سیستم‌های تعلیق را می‌توان بر اساس نحوه ارتباط چرخ‌ها در یک محور با یکدیگر به دسته‌های اصلی تقسیم کرد که این دسته‌بندی ارتباط نزدیکی با انواع محور که قبلاً بررسی شد، دارد:
- سیستم تعلیق وابسته (Dependent Suspension): در این نوع، حرکت یک چرخ به صورت مستقیم بر حرکت چرخ دیگر در همان محور تأثیر می‌گذارد، زیرا چرخ‌ها توسط یک میله صلب (محور صلب) به هم متصل هستند.
- نوع رایج: سیستم تعلیق با فنر شمشی و محور صلب (Leaf Spring with Solid Axle) – اغلب در محور عقب خودروهای باری یا شاسی‌بلندهای قدیمی.
- نوع رایج: سیستم تعلیق با فنر لول و محور صلب (Coil Spring with Solid Axle) – در محور عقب برخی خودروهای سواری قدیمی‌تر یا شاسی‌بلندهای آفرود.
- ویژگی‌ها: سادگی، استحکام بالا، مناسب برای تحمل بارهای سنگین، اما کیفیت سواری و هندلینگ پایین‌تر.
- سیستم تعلیق مستقل (Independent Suspension): در این نوع، حرکت هر چرخ به صورت کاملاً مستقل از چرخ دیگر در همان محور انجام می‌شود، زیرا اتصال صلب بین آن‌ها وجود ندارد و هر چرخ از طریق بازوها و اتصالات خود مستقیماً به بدنه یا زیرشاسی متصل است (همانند محورهای چند تکه).
- انواع رایج:
- مک‌فرسون استرات (MacPherson Strut): رایج‌ترین نوع در محور جلو و گاهی عقب خودروهای سواری مدرن. فنر و کمک‌فنر در یک واحد (استرات) ترکیب شده‌اند.
- طبق‌دوبل (Double Wishbone): استفاده از دو بازوی (طبق) بالا و پایین برای اتصال چرخ به بدنه. دقت بالا در کنترل هندسه چرخ و هندلینگ عالی. در خودروهای اسپرت و لوکس رایج است.
- چند اتصالی (Multi-link): استفاده از تعداد بیشتری (معمولاً ۳ تا ۵) بازو برای اتصال چرخ. انعطاف‌پذیری بالا در طراحی برای بهینه‌سازی همزمان راحتی و هندلینگ. رایج در محور عقب بسیاری از خودروهای مدرن و گاهی در محور جلو.
- ویژگی‌ها: کیفیت سواری بسیار بهتر، هندلینگ و چسبندگی عالی به جاده، وزن فنربندی نشده پایین‌تر.
- انواع رایج:
- سیستم تعلیق نیمه‌مستقل (Semi-Independent Suspension): این نوع سازه‌ای بین محور صلب و سیستم‌های کاملاً مستقل دارد. در این سیستم‌ها نیز ارتباطی بین دو چرخ در یک محور وجود دارد، اما این ارتباط صلب نیست و امکان حرکت نسبی و تا حدی مستقل چرخ‌ها وجود دارد.
- نوع رایج: محور پیچشی (Torsion Beam) – معمولاً در محور عقب خودروهای دیفرانسیل جلو اقتصادی و کامپکت. دارای یک میله پیچشی است که دو طبق عرضی را به هم متصل می‌کند.
- ویژگی‌ها: سادگی، هزینه تولید پایین، فضای اشغالی کمتر، اما کیفیت سواری و هندلینگ پایین‌تر از سیستم‌های کاملاً مستقل.
تأثیر نوع سیستم تعلیق بر ویژگی‌های خودرو
انتخاب نوع سیستم تعلیق یکی از مهم‌ترین عوامل در تعیین ویژگی‌های رانندگی خودرو است:
- کیفیت سواری: سیستم‌های مستقل، به خصوص مولتی‌لینک، معمولاً بهترین کیفیت سواری را ارائه می‌دهند.
- هندلینگ و پایداری: سیستم‌های مستقل مانند طبق‌دوبل و مولتی‌لینک، هندلینگ، فرمان‌پذیری و پایداری بهتری در سرعت‌های بالا و پیچ‌ها دارند.
- چسبندگی و سایش تایر: سیستم تعلیق مناسب، با حفظ تماس بهتر تایر با جاده، چسبندگی را افزایش داده و به سایش یکنواخت‌تر تایر کمک می‌کند.
- پیچیدگی و هزینه: سیستم‌های تعلیق مستقل پیچیده‌تر و گران‌تر از سیستم‌های وابسته یا نیمه‌مستقل هستند.
فناوری‌های پیشرفته در سیستم تعلیق
مهندسی سیستم تعلیق به طور پیوسته در حال تکامل است و فناوری‌های پیشرفته‌ای توسعه یافته‌اند:
- سیستم‌های تعلیق تطبیقی یا فعال (Adaptive/Active Suspension): سیستم‌هایی که می‌توانند سختی فنرها یا میزان میرایی کمک‌فنرها را به صورت لحظه‌ای بر اساس شرایط جاده، سبک رانندگی یا انتخاب راننده تنظیم کنند تا همزمان راحتی و هندلینگ بهینه شود.
- سیستم‌های تعلیق بادی (Air Suspension): استفاده از کیسه‌های هوا به جای فنرهای فلزی که امکان تنظیم ارتفاع خودرو و ارائه سواری بسیار راحت یا اسپرت را فراهم می‌کنند.
اهمیت سیستم تعلیق در طراحی خودرو
سیستم تعلیق یکی از حیاتی‌ترین و پیچیده‌ترین زیرسیستم‌ها در طراحی خودرو است. مهندسان باید تعادلی بین نیازهای غالباً متضاد مانند کیفیت سواری نرم و هندلینگ اسپرت، قابلیت حمل بار و وزن فنربندی نشده، و همچنین هزینه و فضای اشغالی برقرار کنند. انتخاب نوع سیستم تعلیق و طراحی دقیق آن، نقش تعیین‌کننده‌ای در هویت و قابلیت‌های یک خودرو ایفا می‌کند.
نتیجه‌گیری
سیستم تعلیق مجموعه‌ای از قطعات است که چرخ‌ها را به بدنه خودرو متصل کرده و وظایف حیاتی مانند تحمل وزن، جذب ضربات، حفظ تماس چرخ با جاده و کنترل حرکت بدنه را بر عهده دارد. اجزای کلیدی سیستم تعلیق شامل فنرها، کمک‌فنرها، بازوها و بوشینگ‌ها هستند. انواع سیستم‌های تعلیق عمدتاً به دو دسته وابسته (با محور صلب) و مستقل (با محور چند تکه) تقسیم می‌شوند که تأثیر مستقیمی بر کیفیت سواری و هندلینگ خودرو دارند. با وجود فناوری‌های پیشرفته در سیستم تعلیق، انتخاب نوع سیستم تعلیق مناسب و طراحی دقیق آن، یکی از مهم‌ترین عوامل در تعیین ویژگی‌های دینامیکی و راحتی یک خودرو است و نقش محوری در ارتقاء ایمنی و بهبود تجربه کلی رانندگی ایفا می‌کند.
