سیستم ترمز ضد قفل (Anti-lock Braking System – ABS) یکی از مهم‌ترین و فراگیرترین فناوری‌های ایمنی فعال در خودروهای مدرن است که نقش حیاتی در جلوگیری از تصادفات و افزایش کنترل راننده در شرایط ترمزگیری اضطراری ایفا می‌کند. پیش از ظهور ABS، در هنگام ترمزگیری شدید، به‌خصوص بر روی سطوح لغزنده مانند جاده‌های خیس، برفی یا یخی، احتمال قفل شدن چرخ‌ها وجود داشت. قفل شدن چرخ‌ها باعث سر خوردن خودرو، از دست رفتن کنترل فرمان و افزایش مسافت توقف می‌شد. سیستم ترمز ضد قفل (ABS): چیستی، اهداف اصلی و نقش بنیادین در ایمنی خودرو با جلوگیری از این پدیده، به راننده کمک می‌کند تا در شرایط بحرانی کنترل خودرو را حفظ کرده و از موانع دوری کند. این سیستم اکنون در اتحادیه اروپا (از جمله آلمان) و بسیاری از کشورهای دیگر جهان به یک ویژگی ایمنی اجباری برای خودروهای جدید تبدیل شده است. این دانشنامه به بررسی جامع ABS می‌پردازد.
اهداف اصلی و نقش بنیادین در ایمنی خودرو
سیستم ترمز ضد قفل (ABS) یک سیستم ایمنی کامپیوتری است که با هدف جلوگیری از قفل شدن چرخ‌های خودرو در حین ترمزگیری شدید، عمل می‌کند. چیستی ABS در واقع یک سیستم کمکی برای راننده است که با مدیریت هوشمند فشار روغن ترمز به هر چرخ، به آن اجازه می‌دهد حتی در شدیدترین ترمزگیری‌ها نیز به چرخش خود ادامه دهد (یا در آستانه قفل شدن باقی بماند).
اهداف اصلی ABS عبارتند از:

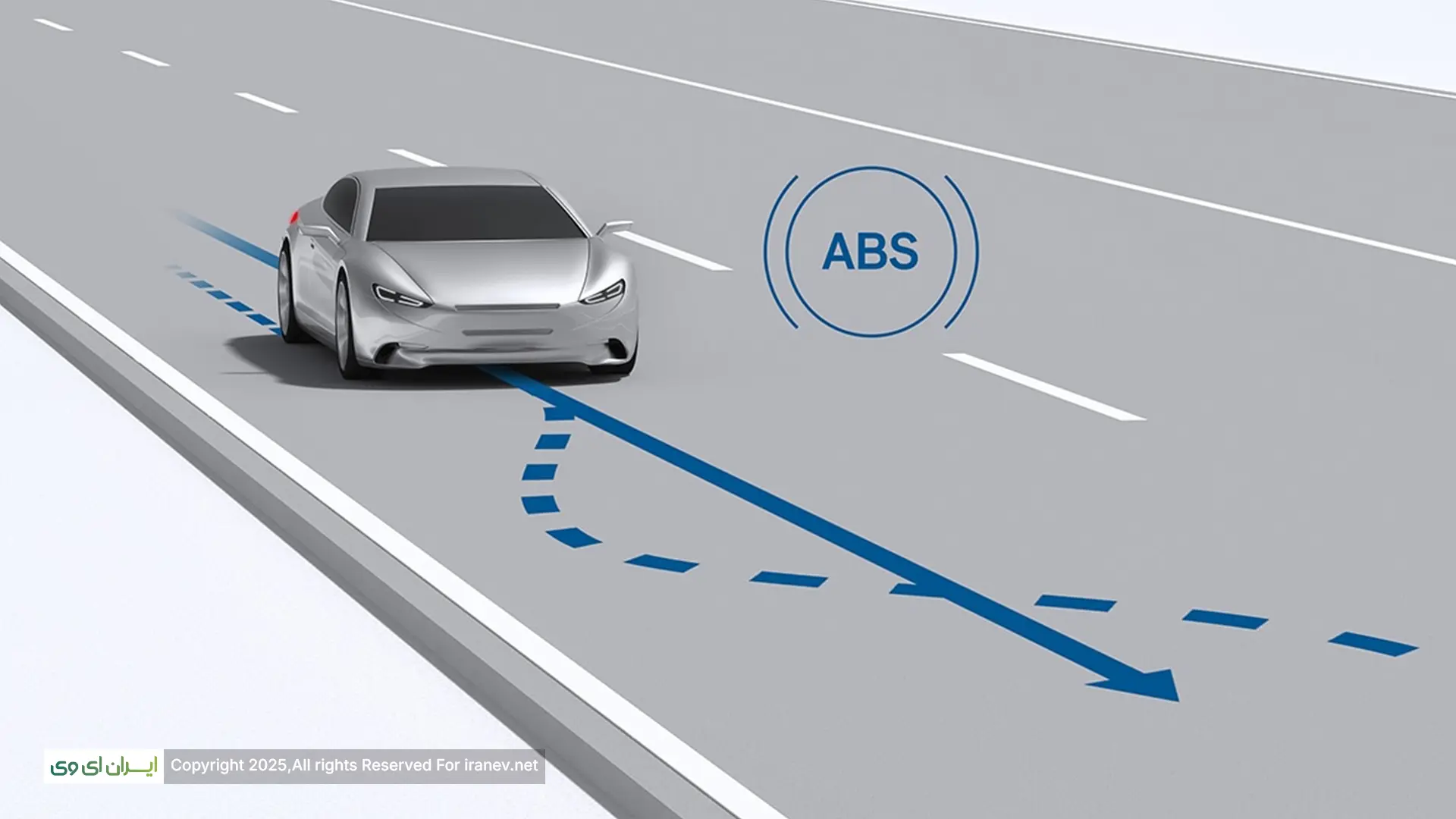

- حفظ قابلیت فرمان‌پذیری (Steering Control): اصلی‌ترین و مهم‌ترین هدف. هنگامی که چرخ‌ها قفل نیستند و در حال چرخش هستند، کشش جانبی لازم برای چرخاندن خودرو و تغییر جهت آن وجود دارد. ABS با جلوگیری از قفل شدن، به راننده اجازه می‌دهد در حین ترمزگیری شدید، از موانع دوری کند یا جهت خودرو را کنترل نماید.
- کاهش مسافت توقف (Stopping Distance): در بسیاری از سطوح (به‌ویژه سطوح لغزنده مانند آسفالت خیس، برف یا یخ)، تایری که در آستانه قفل شدن است بیشترین کشش طولی (لازم برای ترمزگیری) را با سطح جاده دارد. ABS با حفظ چرخ در این وضعیت، معمولاً مسافت توقف را نسبت به حالتی که چرخ کاملاً قفل و سر می‌خورد، کاهش می‌دهد. در سطوح خشک، تأثیر ABS بر مسافت توقف ممکن است کمتر باشد یا حتی در برخی شرایط اندکی آن را افزایش دهد، اما اولویت ABS همواره حفظ قابلیت فرمان‌پذیری است.
نقش بنیادین در ایمنی خودرو باعث شده تا ABS به یک سیستم ضروری برای جلوگیری از از دست رفتن کنترل در هنگام ترمزگیری شدید و کاهش پیامدهای تصادفات تبدیل شود.
اجزای اصلی سیستم ترمز ABS خودرو و فناوری‌های به کار رفته در آن
سیستم ترمز ABS خودرو از چندین اجزای اصلی تشکیل شده که با همکاری یکدیگر عملکرد سیستم را ممکن می‌سازند. فناوری‌های به کار رفته در آن شامل حسگرها، الکترونیک و هیدرولیک است:
- حسگرهای سرعت چرخ (Wheel Speed Sensors): بر روی هر چرخ خودرو نصب شده و سرعت چرخش هر چرخ را به صورت بلادرنگ اندازه‌گیری می‌کنند. این حسگرها معمولاً بر پایه اثر هال (Hall Effect) یا مغناطیسی عمل می‌کنند و اطلاعات را به واحد کنترل ABS ارسال می‌نمایند. این مهم‌ترین ورودی برای عملکرد ABS است.
- واحد کنترل ABS یا ECU (ABS Control Unit / ECU): این بخش مغز سیستم ABS است و شامل یک ریزپردازنده است. واحد کنترل داده‌های سرعت چرخ‌ها را از حسگرها دریافت کرده و با استفاده از الگوریتم‌های پیچیده، آن‌ها را تحلیل می‌کند. این واحد تشخیص می‌دهد که آیا سرعت چرخش یک یا چند چرخ به سرعت در حال کاهش است و در آستانه قفل شدن قرار دارد.
- واحد هیدرولیک (Hydraulic Modulator): این واحد که بین پمپ ترمز اصلی و سیلندرهای چرخ قرار دارد، شامل شیرهای برقی (Valves) برای هر خط ترمز (یا برای هر چرخ به صورت جداگانه)، یک پمپ هیدرولیک و گاهی یک آکومولاتور است. واحد کنترل ABS به این واحد دستور می‌دهد تا فشار روغن ترمز را در هر خط ترمز به صورت مستقل و با سرعت بسیار بالا (چندین بار در ثانیه) تنظیم کند (افزایش، کاهش یا ثابت نگه داشتن فشار).
- پمپ هیدرولیک: وظیفه بازگرداندن روغن ترمز از چرخ‌هایی که فشار آن‌ها توسط شیرها کاهش یافته، به مدار اصلی سیستم هیدرولیک را بر عهده دارد.
نحوه عملکرد گام به گام سیستم ABS در جلوگیری از قفل شدن چرخ‌ها و مدیریت فشار ترمز
نحوه عملکرد گام به گام سیستم ABS در هنگام ترمزگیری شدید که خطر قفل شدن وجود دارد، به صورت زیر است:
- راننده پدال ترمز را با فشار زیاد فشار می‌دهد.
- سیستم ترمز سنتی فشار روغن ترمز را به سیلندرهای ترمز چرخ‌ها اعمال می‌کند.
- حسگرهای سرعت چرخ متوجه کاهش ناگهانی سرعت چرخش یک یا چند چرخ می‌شوند (نشان‌دهنده نزدیک شدن به قفل شدن).
- حسگرها این اطلاعات را به واحد کنترل ABS ارسال می‌کنند.
- واحد کنترل ABS با تشخیص آستانه قفل شدن در یک چرخ، بلافاصله به واحد هیدرولیک دستور می‌دهد.
- واحد هیدرولیک، شیر مربوط به خط ترمز آن چرخ را فعال کرده و فشار روغن ترمز را در آن چرخ به سرعت کاهش می‌دهد.
- با کاهش فشار، نیروی ترمز روی چرخ کم شده و چرخ دوباره شروع به چرخش می‌کند و از حالت قفل شدن خارج می‌شود.
- به محض اینکه چرخ دوباره شروع به چرخش کرد و از آستانه خطر دور شد، واحد کنترل ABS دستور می‌دهد تا فشار ترمز در آن چرخ دوباره افزایش یابد.
- این چرخه (کاهش فشار، افزایش فشار) چندین بار در ثانیه برای هر چرخی که در آستانه قفل شدن قرار می‌گیرد تکرار می‌شود.
این نحوه عملکرد گام به گام سیستم ABS در جلوگیری از قفل شدن چرخ‌ها و مدیریت فشار ترمز باعث می‌شود چرخ‌ها به جای سر خوردن قفل شده، در آستانه حداکثر چسبندگی باقی بمانند. لرزش پدال ترمز و صدای “کرکر” در حین عملکرد ABS طبیعی است و نشان‌دهنده کار کردن سیستم است.
مزایای کلیدی ترمز ضد قفل ABS برای راننده (حفظ قابلیت فرمان‌پذیری) و تأثیر آن بر مسافت توقف
سیستم ترمز ضد قفل ABS مزایای کلیدی قابل توجهی برای راننده و ایمنی رانندگی فراهم می‌آورد:
- حفظ قابلیت فرمان‌پذیری: این مهم‌ترین و حیاتی‌ترین مزیت است. در شرایط اضطراری ترمزگیری شدید، به خصوص بر روی سطوح لغزنده، ABS به راننده اجازه می‌دهد تا با چرخاندن فرمان، مسیر خودرو را تغییر داده و از برخورد با موانع جلوگیری کند. بدون ABS، خودرویی که چرخ‌هایش قفل شده فقط در خط مستقیم سر می‌خورد و فرمان‌پذیر نیست.
- کاهش مسافت توقف: در بسیاری از سطوح (مانند جاده‌های خیس، برفی، یخی، یا ناهموار)، تایری که به صورت غلتشی (نه قفل شده) ترمز می‌کند، چسبندگی بهتری با سطح جاده دارد. بنابراین، ABS معمولاً باعث کاهش مسافت توقف نسبت به حالتی که چرخ‌ها قفل می‌شوند، می‌گردد. در سطوح خشک و چسبنده، تأثیر ABS بر مسافت توقف ممکن است کمتر باشد یا حتی در برخی خودروهای قدیمی‌تر یا با تایرهای خاص، اندکی مسافت توقف را افزایش دهد، اما مزیت حیاتی حفظ قابلیت فرمان‌پذیری همچنان باقی است.
- افزایش پایداری خودرو: جلوگیری از قفل شدن یک چرخ یا چرخ‌های یک سمت، از انحراف ناگهانی و چرخش خودرو در حین ترمزگیری شدید جلوگیری می‌کند.
- کاهش سایش نامتوازن تایر: جلوگیری از سر خوردن تایر قفل شده، سایش غیریکنواخت و شدید تایر را کاهش می‌دهد.
این مزایای کلیدی ترمز ضد قفل ABS برای راننده، آن را به یک سیستم نجات‌بخش تبدیل کرده است.
اهمیت سیستم ABS در استانداردهای ایمنی و نقش آن در توسعه سیستم‌های کنترل پایداری خودرو (ESP/ESC)
سیستم ABS به حدی در افزایش ایمنی خودرو مؤثر بوده است که اکنون اهمیت آن در استانداردهای ایمنی خودرو در سطح جهانی بسیار بالا است. در بسیاری از مناطق، از جمله اتحادیه اروپا (با مقررات ECE R139)، ایالات متحده آمریکا و ژاپن، نصب ABS بر روی خودروهای نو اجباری است. سازمان‌های ارزیابی ایمنی خودرو مانند Euro NCAP و IIHS نیز در رتبه‌بندی ایمنی خودروها، وجود و عملکرد مؤثر سیستم ABS را به عنوان یک پیش‌نیاز یا فاکتور مثبت در نظر می‌گیرند.
علاوه بر این، سیستم ABS پایه و اساس توسعه و عملکرد سیستم‌های ایمنی فعال پیشرفته‌تر است. نقش آن در توسعه سیستم‌های کنترل پایداری خودرو (ESP/ESC) حیاتی است. سیستم کنترل پایداری الکترونیکی (ESP یا ESC) با استفاده از حسگرهای مختلف (مانند حسگر سرعت چرخ‌ها، حسگر زاویه فرمان، حسگر نرخ انحراف جانبی خودرو)، در صورت تشخیص از دست رفتن کنترل خودرو (مانند بیش‌فرمانی یا کم‌فرمانی)، با اعمال ترمز بر روی یک یا چند چرخ به صورت انتخابی و همچنین کاهش قدرت موتور، به راننده در حفظ پایداری خودرو کمک می‌کند. عملکرد ESP مستقیماً به توانایی سیستم ABS در کنترل مستقل فشار ترمز هر چرخ بستگی دارد. سیستم‌های دیگری مانند سیستم توزیع الکترونیکی نیروی ترمز (EBD) و سیستم کنترل کشش (Traction Control – TC) نیز از اجزا و فناوری‌های سیستم ABS بهره می‌برند.
نتیجه‌گیری
سیستم ترمز ضد قفل (Anti-lock Braking System – ABS) یک سیستم ایمنی فعال بنیادین در خودروهای مدرن است که با چیستی، اهداف اصلی و نقش بنیادین در ایمنی خودرو که شامل جلوگیری از قفل شدن چرخ‌ها و حفظ قابلیت فرمان‌پذیری است، شناخته می‌شود. اجزای اصلی سیستم ترمز ABS خودرو و فناوری‌های به کار رفته در آن (حسگرها، واحد کنترل، واحد هیدرولیک) با همکاری یکدیگر، نحوه عملکرد گام به گام سیستم ABS در جلوگیری از قفل شدن چرخ‌ها و مدیریت فشار ترمز را ممکن می‌سازند. مزایای کلیدی ترمز ضد قفل ABS برای راننده (حفظ قابلیت فرمان‌پذیری) و تأثیر آن بر مسافت توقف آن را به یک سیستم نجات‌بخش در شرایط اضطراری تبدیل کرده است. اهمیت سیستم ABS در استانداردهای ایمنی به حدی است که نصب آن اجباری شده و نقش آن در توسعه سیستم‌های کنترل پایداری خودرو (ESP/ESC) به عنوان پایه و اساس این سیستم‌های پیشرفته، حیاتی است. ABS یک فناوری ایمنی ضروری و استاندارد در خودروهای امروزی است که به طور قابل توجهی ایمنی رانندگی را افزایش داده است.
